ビスどめホールダウンU
U字型ホールのクリアランスにより使い易くカラーシールで耐力確認が一目でわかる定番のビスどめホールダウン金物です。
- 告示1460号第2号へ・と・ち・り・ぬ
- 性能認定品
- 15kN用 N値 2.9以下
- 20kN用 N値 3.9以下
- 25kN用 N値 5.4以下
- 35kN用 N値 6.6以下
用途・特長
基礎と柱脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
①U字型ホールのクリアランスと、角ビットビスの使用で施工が容易になりました。
②柱にとめ付けるビスがセットされており、従来必要であったボルトや座金が不要となりますのでコスト削減が図れます。
③ボルト孔加工や座掘り加工が不要となったため、柱の欠損から生じる構造躯体の弱体化を防ぎます。
④公財・日本住宅・木材技術センターによる性能認定品です。
各種ダウンロード
取付参考図
CAD
●ビスどめホールダウンU15kN用-取付図 ●ビスどめホールダウンU20kN用-取付図 ●ビスどめホールダウンU25kN用-取付図 ●ビスどめホールダウンU35kN用-取付図 ●ビスどめホールダウンU15kN用-製品図 ●ビスどめホールダウンU20kN用-製品図 ●ビスどめホールダウンU25kN用-製品図 ●ビスどめホールダウンU35kN用-製品図
性能認定
性能試験
寸法図
取付参考図
性能認定におけるホールダウン専用アンカーボルト（Zマーク表示金物）の埋め込み深さ※
| 種類 | 短期許容引張耐力 | アンカーボルトの埋め込み深さ |
|---|---|---|
| 15kN用 | 15.7kN | 360mm以上 |
| 20kN用 | 21.0kN | |
| 25kN用 | 28.7kN | |
| 35kN用 | 35.4kN | 375mm以上 |
※Fc18コンクリート、基礎幅135mmの場合。
ビスどめホールダウンU35kN用には下表のオリジナルアンカーボルトが便利です。
| 商品名 | 商品名埋め込み深さ | 短期許容引張耐力 |
|---|---|---|
| オメガアンカーボルトM16 | 200mm | 53.3kN |
| 異形Sアンカーボルト | 200mm | 42.0kN |
※Fc21コンクリート、基礎幅135mmの場合。
※公財・日本住宅・木材技術センターのアンカーボルトの短期許容耐力表の改定に伴い、 埋め込み深さを変更しております。

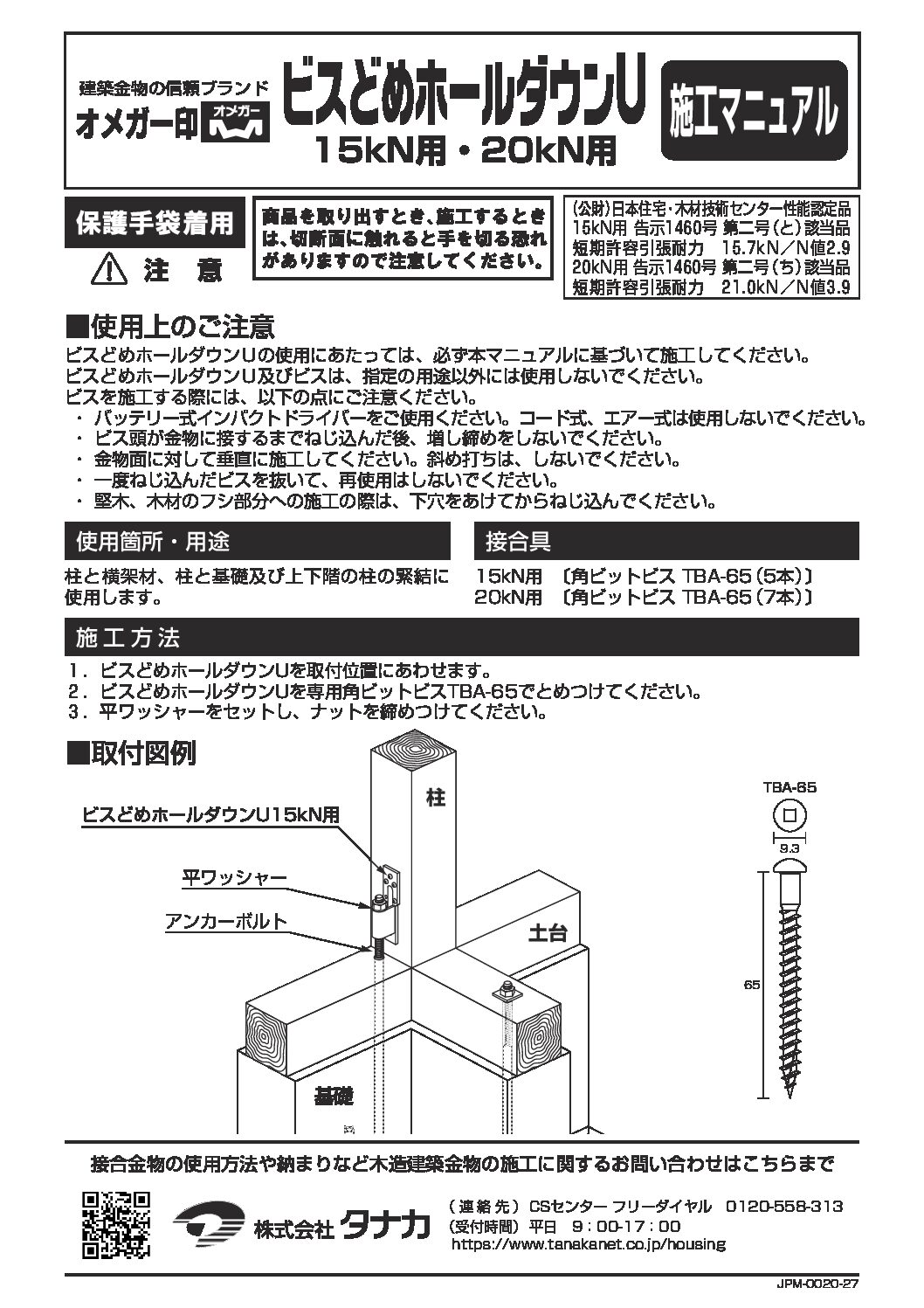

施工方法
①本体のU字型ホールにアンカーボルトまたは縦ボルトを通し、U字型ホール上部からナットの締め代25mm程度を出すように位置を合わせます。
②専用角ビットビスTBA-65を規定本数でとめ付けてください。
③アンカーボルトまたは縦ボルトに、付属の平ワッシャーを通しナットで締め付けてください。
※専用角ビットビスTBA-65の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
- 柱にパネル枠材（30mm厚以下）を介する場合は、「枠材用ビスどめホールダウンU」をご使用ください。
- 枠組壁工法には、「2×4用ビスどめホールダウンU」をご使用ください。
仕様
| 種類 | サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|---|
| 15kN用 | 40×160×6.0（t) | AF404600 | 30個 | 専用角ビットビス TBA-65（150本） M16用平ワッシャー（30枚） | 14.8 |
| 20kN用 | 40×195×6.0（t) | AF414600 | 専用角ビットビス TBA-65（210本） M16用平ワッシャー（30枚） | 17.3 | |
| 25kN用 | 40×245×6.0（t) | AF424600 | 25個 | 専用角ビットビス TBA-65（250本） M16用平ワッシャー（25枚） | 18.3 |
| 35kN用 | 40×345×6.0（t) | AF434600 | 専用角ビットビス TBA- 65（375本） M16用平ワッシャー（25枚） | 23.3 |
| 材質 | JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC |
|---|---|
| 表面処理 | エコート®WH処理 |
「エコート®WH処理」は、NOFメタルコーティングス（株）の登録商標です。
