ホールダウン金物関連

高耐力ホールダウンHi/高耐力オメガアンカーボルトM16 高耐力両ネジボルト75.3kN 高耐力偏芯座金

  • 専用丸座金

  • 高耐力オメガアンカーボルトM16

  • 高耐力両ネジボルト75.3kN

  • 高耐力偏芯座金

  • TB-101(使用本数18本)

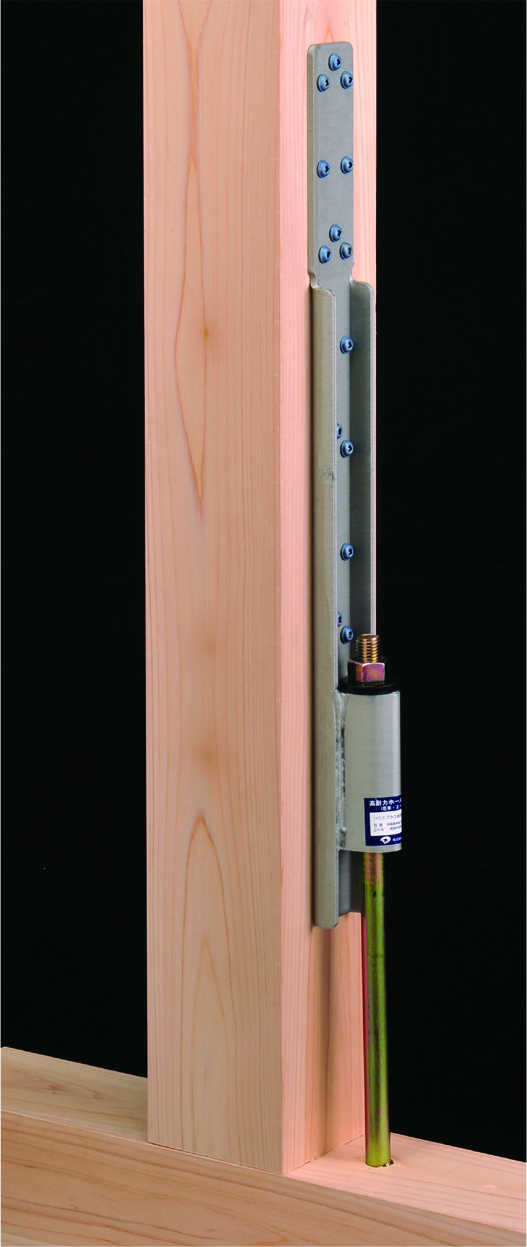

軸組工法に対応した高耐力ホールダウン金物

  • 告示1460号第2号
告示について
  • オメガー
  • WALLSTAT
  • 性能試験済
  • (在来用)N値 12.8以下

用途・特長

基礎と柱脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
①高水準の引き抜きに対応が可能です。(在来軸組工法:68.1kN)。
②30mm、45mmの枠材が取り付いた柱に同じ接合具で施工することも可能です。

③軽量化と高耐力を両立させました。

④環境に配慮したクロムフリー対応商品です。
⑤ハウスプラス確認検査(株)による接合部性能試験済み商品です。

各種ダウンロード

取付参考図

  • ●高耐力ホールダウンHi-取付図

  • ●高耐力偏芯座金-取付図

  • ●高耐力両ネジボルトM16-取付図

  • ●高耐力ホールダウンHi-製品図

  • ●高耐力偏芯座金-製品図

  • ●高耐力両ネジボルトM16-製品図

  • ●高耐力ホールダウンHi_参考標準図Ver1.0

CAD

  • ●高耐力ホールダウンHi-取付図

  • ●高耐力偏芯座金-取付図

  • ●高耐力両ネジボルトM16-取付図

  • ●高耐力ホールダウンHi-製品図

  • ●高耐力偏芯座金-製品図

  • ●高耐力両ネジボルトM16-製品図

  • ●高耐力ホールダウンHi_参考標準図Ver1.0

性能試験

  • ●ハウスプラス確認検査(株) HP14-KT158
    短期基準接合耐力 68.1kN

    在来軸組工法

  • ●ハウスプラス確認検査(株) HP23-KT050
    (枠材30mm 柱:スギ)短期基準接合耐力 50.7kN

  • ●ハウスプラス確認検査(株) HP23-KT051
    (枠材45mm 柱:スギ)短期基準接合耐力 60.3kN

  • ●ハウスプラス確認検査(株) HP14-KT158
    表紙+全文

  • ●ハウスプラス確認検査(株) HP23-KT050
    表紙+全文

  • ●ハウスプラス確認検査(株) HP23-KT051
    表紙+全文

その他

  • ●短期許容引張耐力検討書
    高耐力オメガアンカーボルト

  • ●短期許容引張耐力検討書
    高耐力両ネジボルト75.3kN

  • ●めり込み耐力計検討書
    高耐力偏芯座金

寸法図

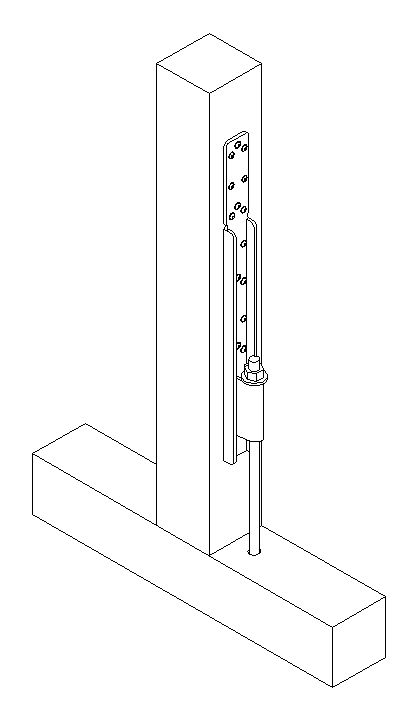

取付参考図

高耐力ホールダウンHi には高耐力オメガアンカーボルトM16をご使用ください。



商品名埋め込み深さ短期許容引張耐力
高耐力オメガアンカーボルトM16310mm68.8kN

※Fc21コンクリート、基礎幅150mm、隅部の場合。
 上記耐力表の詳細については別途構造計算書を用意しております。お問合せは 0120-558-313 cs@tanakanet.co.jp

施工方法

①本体のボルト用ホールにアンカーボルトまたは縦ボルトを通し、ボルト用ホール上部からナットの締め代30mm程度を出すように位置を合わせます。
②専用角ビットビスTB-101を柱側に18本でとめ付けてください。
③アンカーボルトまたは縦ボルトに、本体に付属の専用丸座金を通しボルトに付属の高耐力ナットで締め付けてください。



【1F柱頭、2F柱頭・柱脚使用の場合】

柱頭部に使用する場合には
「高耐力両ネジボルト75.3kN」で
上階の管柱と引き合わせて接合してください。
横架材から金物までの寸法(締め代)
150mm以上を確保してください。





直上に管柱がない場合は「高耐力両ネジ
ボルト75.3kN」と「高耐力偏芯座金」
を組み合わせて接合してください。
※めり込み耐力にご注意ください。

●高耐力偏芯座金のめり込み耐力

樹種めり込み耐力
すぎ類48.0kN
ひのき類62.4kN
べいまつ類72.0kN

参考文献・法令・規格

平成13年国土交通省告示1024号 第1第一号

平成13年国土交通省告示1024号 第3第一号

木造軸組工法住宅の許容応力度計算(2008年版)(公財・日本住宅・木材技術センター発行)



※座金の面が全て横架材に接している場合の値です。施工状況によりご検討ください。

注意事項

  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。
  • 枠組壁工法には「高耐力ホールダウンH〈i 2×4用〉をご覧ください」

仕様

種類サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
高耐力ホールダウンHi45×550×4.5(t)AF4H90006個専用丸座金6枚
専用角ビットビス
TB-101(108本)
11.5
高耐力オメガアンカーボルトM16L=800AF6H830010本高耐力ナットM16 10個11.4
L=1000AF6H840014.0
高耐力両ネジボルト75.3kNL=650AF6H6600高耐力ナットM16 20個9.0
L=850AF6H860011.7
L=1200AF6H890016.7
高耐力偏芯座金100×120×12(t)AF6H120010枚8.0



高耐力
ホールダウンHi
材質板部JIS G 3101 SS400
U字部JIS G 3101 SS400
表面処理エコート®WH処理
高耐力両ネジ
ボルト75.3kN
材質ボルトJIS B 1180 及び JIS B 1051 強度区分6.8を満足する炭素鋼相当
ナットJIS B 1181 及び JIS B 1052 強度区分6を満足する炭素鋼相当
表面処理JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/黒クロメート
高耐力オメガ
アンカーボルト
M16
材質ボルトJIS B 1180 及び JIS B 1051 強度区分6.8を満足する炭素鋼相当
ナットJIS B 1181 及び JIS B 1052 強度区分6を満足する炭素鋼相当
表面処理JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/黒クロメート
高耐力偏芯座金材質JIS G 3101 SS400
表面処理JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2C

※ボルトの締め付けには、必ず付属の高耐力ナットをご使用ください。

「エコート®WH処理」は、NOFメタルコーティングス(株)の登録商標です。

よくある質問

  • 高耐力ホールダウンHiに使用するアンカーボルトは通常のZマークアンカーボルトM16で良いですか

    耐力が高いため「高耐力オメガアンカーボルトM16」を使用し、規定の埋め込み深さで施工してください。

    1階柱頭以上には「高耐力両ネジボルト75.3kN」及び「高耐力偏芯座金」をご使用ください。

  • 高耐力オメガアンカーボルトを延長するために高ナットを使用しても大丈夫ですか

    高ナットは強度区分が4.8のため、「高耐力オメガアンカーボルト」「高耐力両ネジボルト」にはご使用いただけません。
