オメガ帯金物 S-45SD

  • オメガー
  • 性能試験済

用途・特長

根太、上枠又は頭つなぎの緊結に使用します。

各種ダウンロード

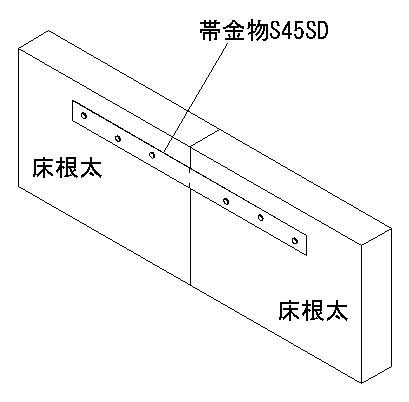

取付参考図

  • ●オメガ帯金物S-45SD-取付図

  • ●オメガ帯金物S-45SD-製品図

CAD

  • ●オメガ帯金物S-45SD-取付図

  • ●オメガ帯金物S-45SD-製品図

性能試験

  • ●ハウスプラス確認検査(株) HP14-KT052
    短期許容耐力 2.25kN

  • ●ハウスプラス確認検査(株) HP14-KT052
    表紙+全文

寸法図

注意事項

※このページの商品は、金物本体のみの梱包となります。接合具は別途お問合せください。

仕様

サイズ(mm)商品コード梱包(1ケース)使用接合具重量(kg/ケース)
30×410×0.6(t)AC2S450050枚太め釘 ZN-40(6本)3.0



材質NSDC570[日本製鉄(株)製]
表面処理

合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー

「スーパーダイマ®」は、日本製鉄(株)の登録商標です。
