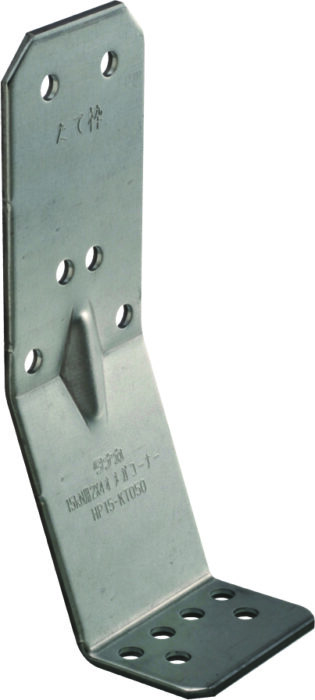

15kN用2×4オメガコーナー

  • TBA-65たて枠側(使用本数6本)

  • TBA-150横架材側(使用本数6本)

ビスのみによる施工で根太材・枠材への孔加工が不要!

  • オメガー
  • 性能試験済
  • 接合部倍率2.8以下

用途・特長

2×4工法のたて枠と横架材の接合に使用します。

  1. ホールダウン金物15kN相当の短期許容耐力15.2kNを確認しています。
  2. 壁内に納まる金物のため、建物内部から施工でき、ホールダウン金物が施工しにくい個所にも使用できます。
  3. 接合具が専用ビスのみなので、ホールダウン金物を施工するのに必要だったボルト等他の部材が不要です。
  4. ハウスプラス確認検査(株)による接合部性能試験済み商品です。

各種ダウンロード

取付参考図

  • ●15kN用2×4オメガコーナー-取付図

  • ●15kN用2×4オメガコーナー-製品図

CAD

  • ●15kN用2×4オメガコーナー-取付図

  • ●15kN用2×4オメガコーナー-製品図

性能試験

  • ●ハウスプラス確認検査(株) HP15-KT050
    短期許容耐力 15.2kN

  • ●ハウスプラス確認検査(株) HP15-KT050
    表紙+全文

寸法図

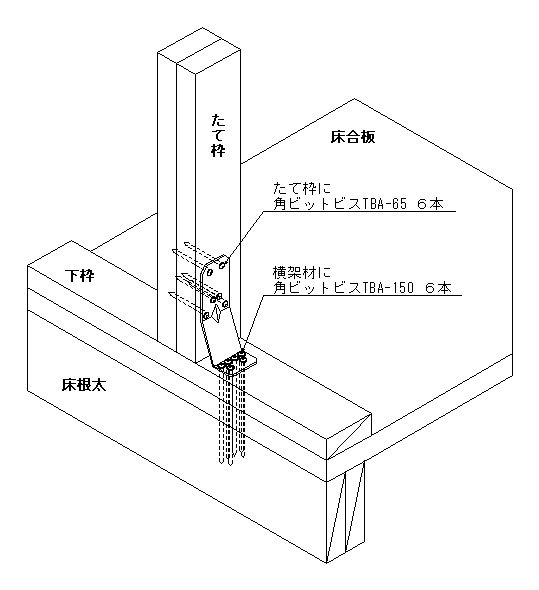

取付参考図

施工方法

  1. 金物本体を「たて枠」の刻印がある方をたて枠側にして、取り付け位置に合わせます。
  2. 専用角ビットビスTBA-150を下枠側に6本、専用角ビットビスTBA-65をたて枠側に6本でとめ付けてください。

※専用角ビットビスTBA-150及びTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

注意事項

  • 指定の用途以外には使用しないでください。
  • けが防止のための手袋等をはめて作業を行ってください。

※横架材側のビスが長いため、斜めに施工すると横架材側からビス先端が突き出る恐れがありますので、ビスは垂直に施工してください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
55×160×62.5×3.2(t)AA15820050個専用角ビットビス
TBA-65(300本)
TBA-150(300本)
23.2



材質JIS G 3302 (溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC
表面処理溶融亜鉛めっき鋼板(Z27)
