10kN用2×4オメガコーナー

  • TBA-65たて枠側(使用本数5本)

  • TBA-150横架材側(使用本数3本)

2×4工法のたて枠と横架材の接合部を補強する金物です。

  • オメガー
  • 性能試験済
  • 接合部倍率1.9以下

用途・特長

2×4工法のたて枠と横架材の接合に使用します。

  1. ホールダウン金物10kN相当の短期許容耐力10.2kNを確認しています。
  2. 壁内に納まる金物のため、建物内部から施工できます。
  3. ハウスプラス確認検査(株)による接合部性能試験済み商品です。

各種ダウンロード

取付参考図

  • ●10kN用2×4オメガコーナー-取付図

  • ●10kN用2×4オメガコーナー-製品図

CAD

  • ●10kN用2×4オメガコーナー-取付図

  • ●10kN用2×4オメガコーナー-製品図

性能試験

  • ●ハウスプラス確認検査(株) HP14-KT051
    短期許容耐力 10.2kN

  • ●ハウスプラス確認検査(株) HP14-KT051
    表紙+全文

寸法図

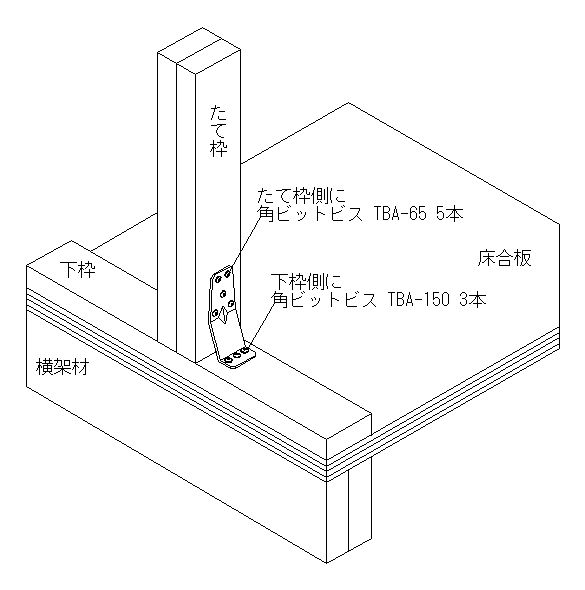

取付参考図

施工方法

  1. 金物本体を「柱」の刻印がある方をたて枠側にして、取り付け位置に合わせます。
  2. 専用角ビットビスTBA-150を横架材側に3本、専用角ビットビスTBA-65をたて枠側に5本でとめ付けてください。

※専用角ビットビスTBA-150及びTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

注意事項

  • 指定の用途以外には使用しないでください。
  • けが防止のための手袋等をはめて作業を行ってください。

※横架材側のビスが長いため、斜めに施工すると横架材側からビス先端が突き出る恐れがありますので、ビスは垂直に施工してください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
50×136×50×3. 2(t)AA15890050個専用角ビットビス
TBA-65(250本)
TBA-150(150本)
15.3



材質JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC
表面処理溶融亜鉛めっき鋼板(Z27)
