2×4用シナーコーナー〈S65〉

  • TBA-65たて枠側(使用本数4本)

  • TBA-120横架材側(使用本数2本)

  • オメガー
  • 性能試験済
  • 接合部倍率1.1以下

用途・特長

2×4工法のたて枠と横架材の接合に使用します。

  1. Cマーク帯金物S-65、S-90相当の短期許容耐力6.1kNを確認しています。
  2. 壁内に納まる金物のため、建物内部から施工できます。
  3. ハウスプラス確認検査(株)による接合部金物試験済み商品です。

各種ダウンロード

取付参考図

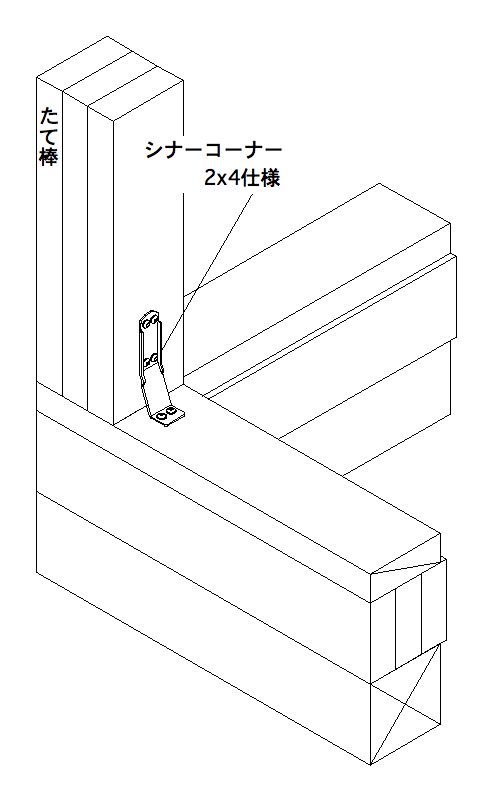

  • ●2×4用シナーコーナー〈S65〉-取付図

  • ●2×4用シナーコーナー〈S65〉-製品図

CAD

  • ●2×4用シナーコーナー〈S65〉-取付図

  • ●2×4用シナーコーナー〈S65〉-製品図

性能試験

  • ●ハウスプラス確認検査(株) HP08-KT038
    短期許容耐力 6.1kN

  • ●ハウスプラス確認検査(株) HP08-KT038
    表紙+全文

寸法図

取付参考図

施工方法

  1. 本体を「柱」の刻印のあるほうをたて枠側にして位置を合わせます。
  2. 専用角ビットビスTBA-120を横架材側に2本、TBA-65をたて枠側に4本とめ付けてください。
  3. 専用角ビットビスの締め付けには、3番四角ビット(別売品)をご使用ください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
30×120×42×2. 3(t)AA15770050個専用角ビットビス
TBA-65(200本)
TBA-120(100本)
8.0



材質溶融亜鉛めっき高張力鋼鈑
表面処理JIS G 3302(Z27)相当
