用途・特長
基礎と柱脚の接合に使用します。

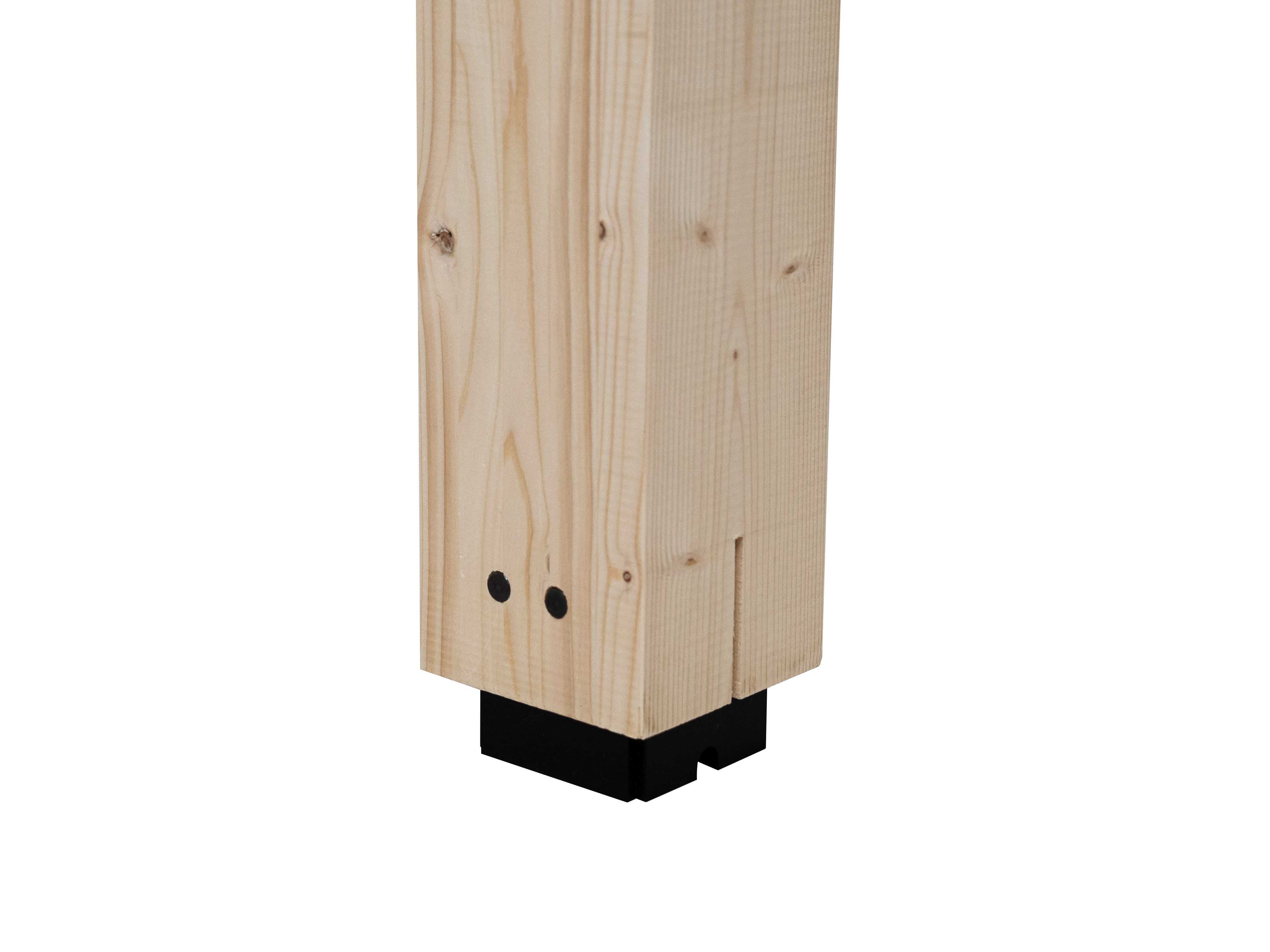

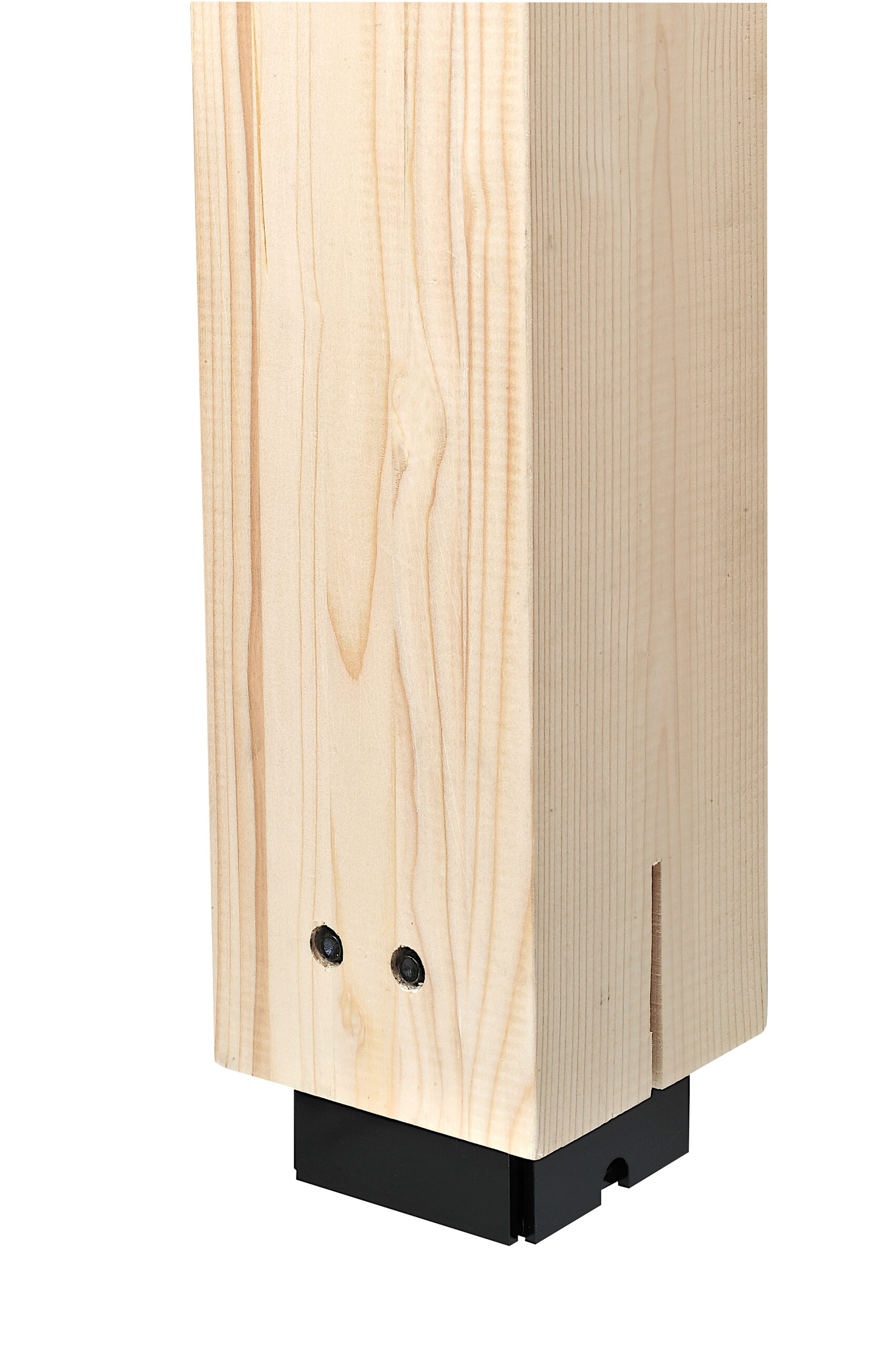

①非住宅などの独立柱やポーチ柱を受ける柱脚金物です。
②柱の断面寸法に合わせて天板を変えて使用します。
③天板の高さが35mmと低く目立ちにくいので多意匠に広く使用できます。
④全高が100mmなので金物全体が床下に納まります。
⑤ハウスプラス住宅保証(株)による接合部金物試験済商品です。
各種ダウンロード
取付参考図
●独立柱脚金物SB_参考標準図Ver.1
CAD
●独立柱脚金物SB_参考標準図Ver.1
性能試験

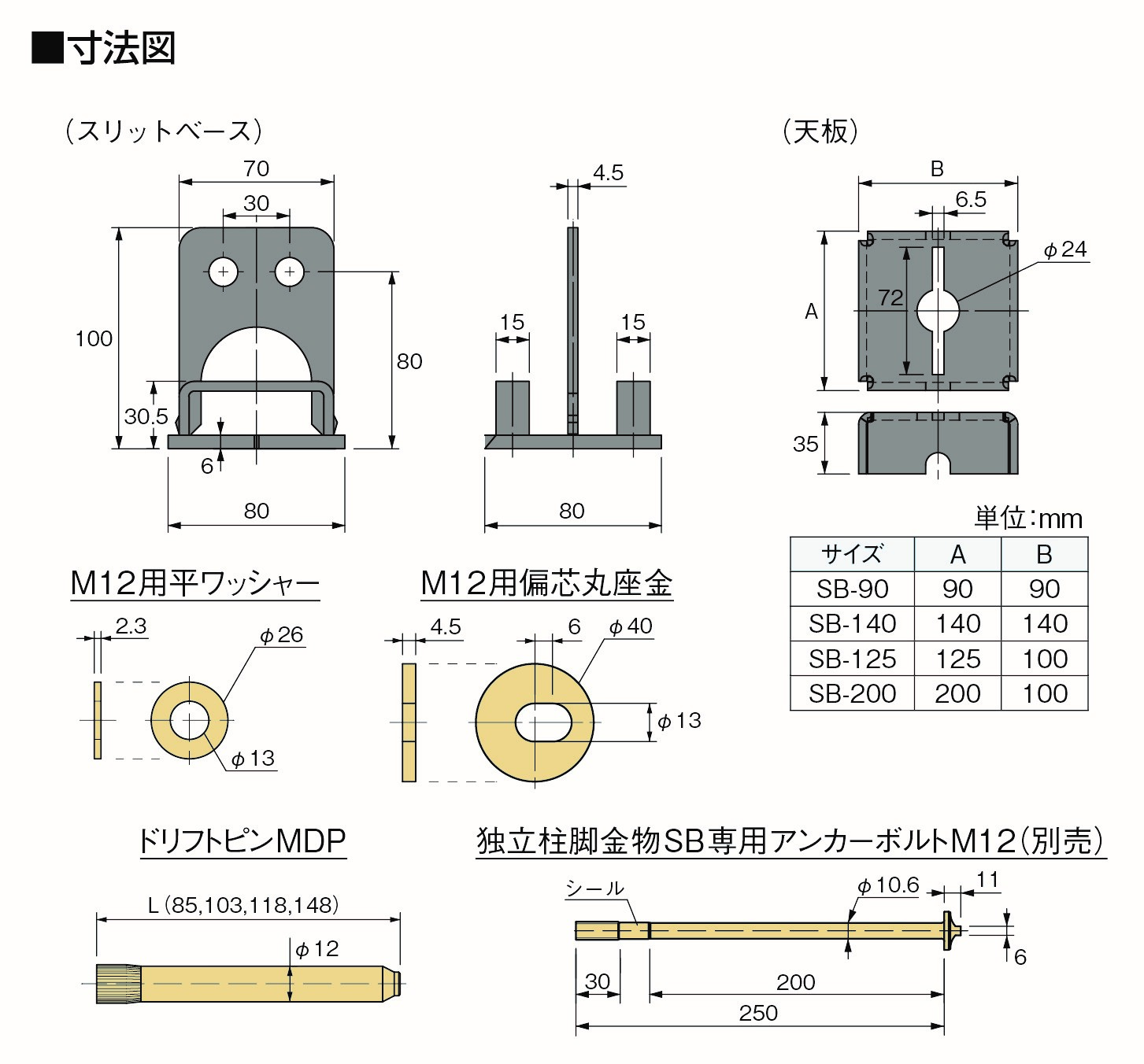

寸法図

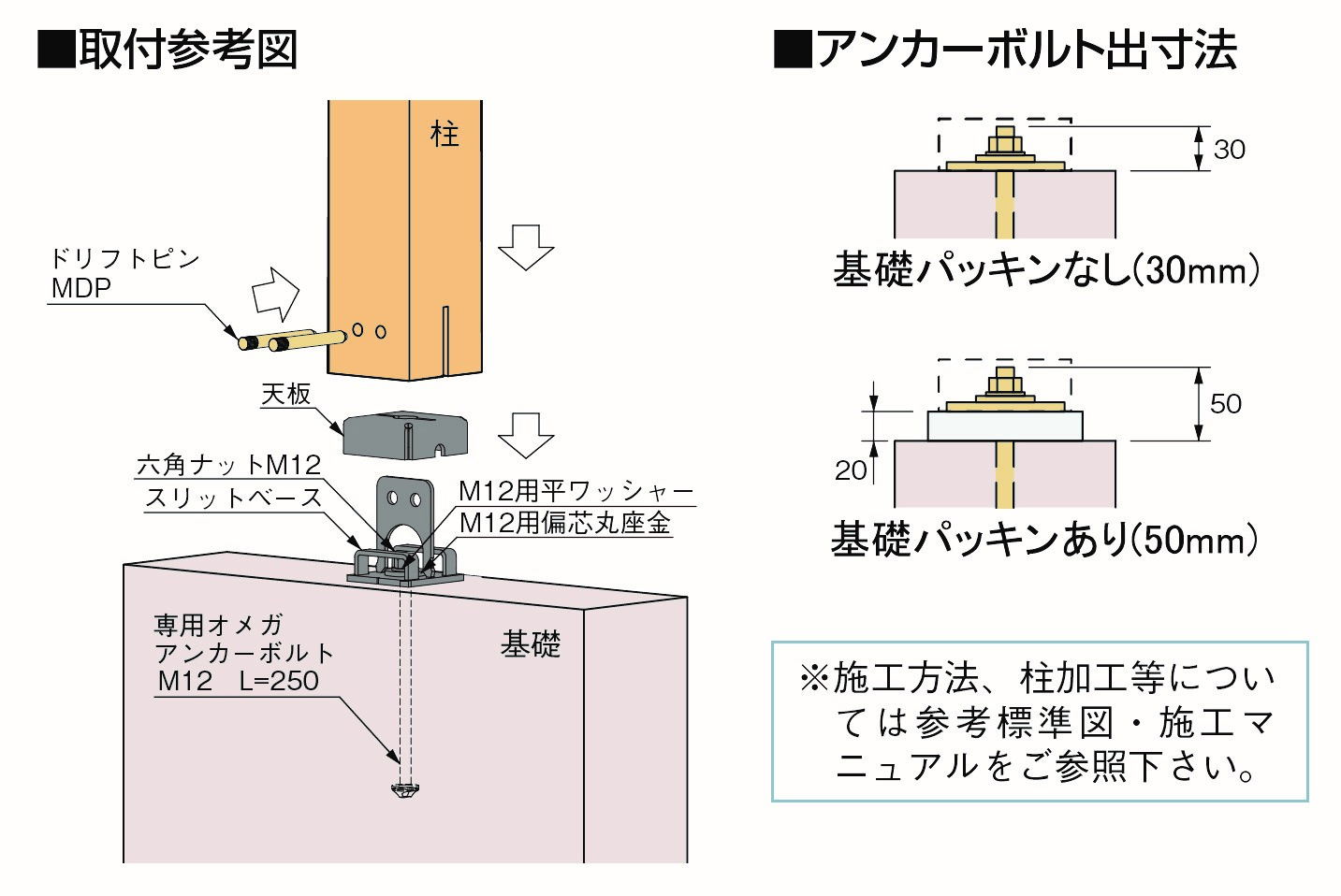

取付参考図
仕様

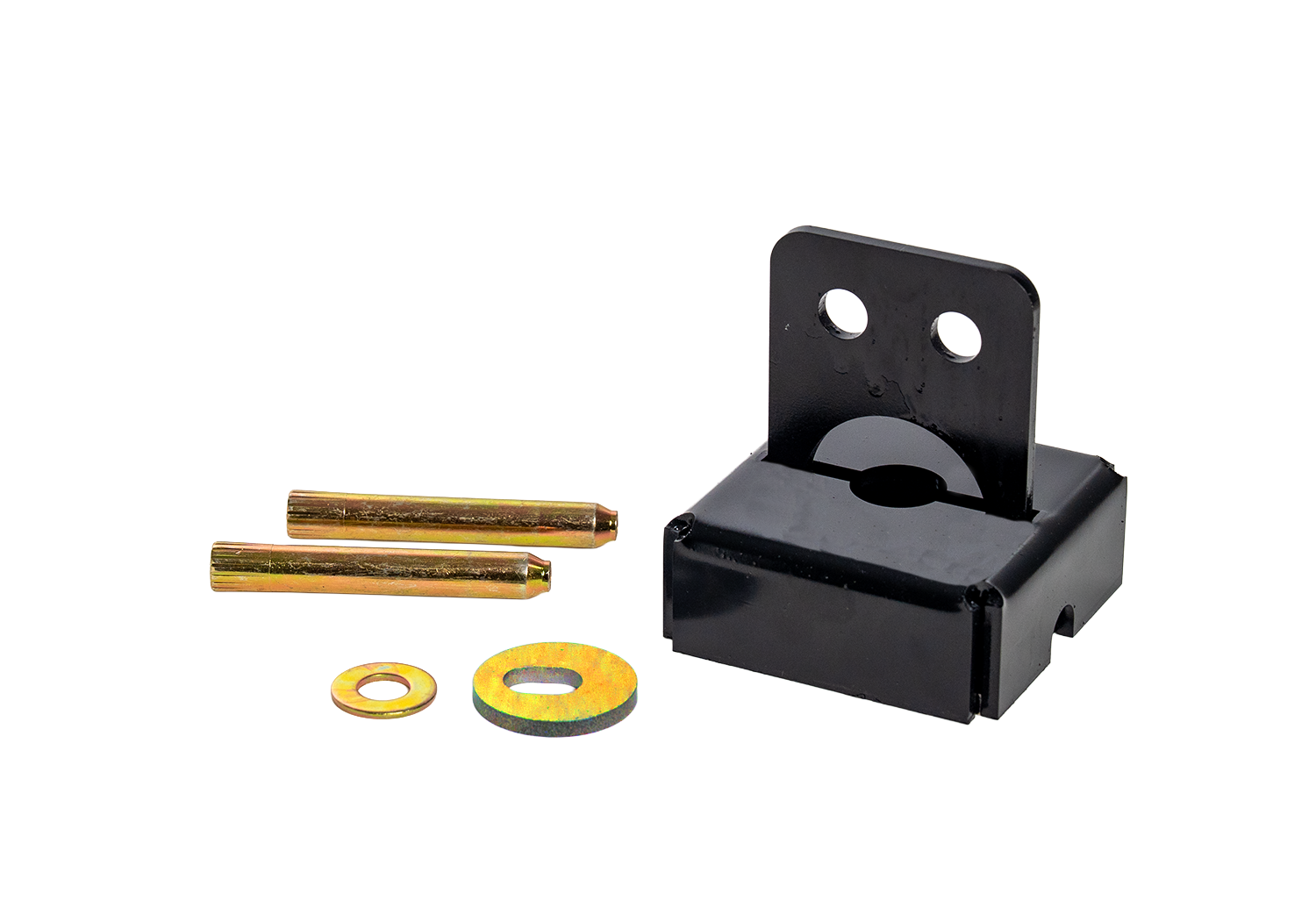

| 種類 | 商品コード | 付属金物 | 重量 （kg／ケース） |
|---|---|---|---|
| Aセット SB-90+MDP-85 | AA250100 | スリットベース（1 個）、天板SB-90（1 個） ドリフトピンMDP-85（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 1.3 |
| Bセット SB-90+MDP-103 | AA250200 | スリットベース（1 個）、天板SB-90（1 個） ドリフトピンMDP-103（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 1.4 |
| Cセット SB-90+MDP-118 | AA250300 | スリットベース（1 個）、天板SB-90（1 個） ドリフトピンMDP-118（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 1.4 |
| Dセット SB-125+MDP-103 | AA250400 | スリットベース（1 個）、天板SB-125（1 個） ドリフトピンMDP-103（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 1.6 |
| Eセット SB-125+MDP-118 | AA250500 | スリットベース（1 個）、天板SB-125（1 個） ドリフトピンMDP118（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 1.7 |
| Fセット SB-140+MDP-148 | AA250600 | スリットベース（1 個）、天板SB-140（1 個） ドリフトピンMDP-148（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 2.1 |
| Gセット SB-200+MDP-103 | AA250700 | スリットベース（1 個）、天板SB-200（1 個） ドリフトピンMDP-103（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 2.0 |
| Hセット SB-200+MDP-118 | AA250800 | スリットベース（1 個）、天板SB-200（1 個） ドリフトピンMDP-118（2 本）、M12 用偏芯丸座金（1 枚） M12 用平ワッシャー（1 枚） | 2.1 |

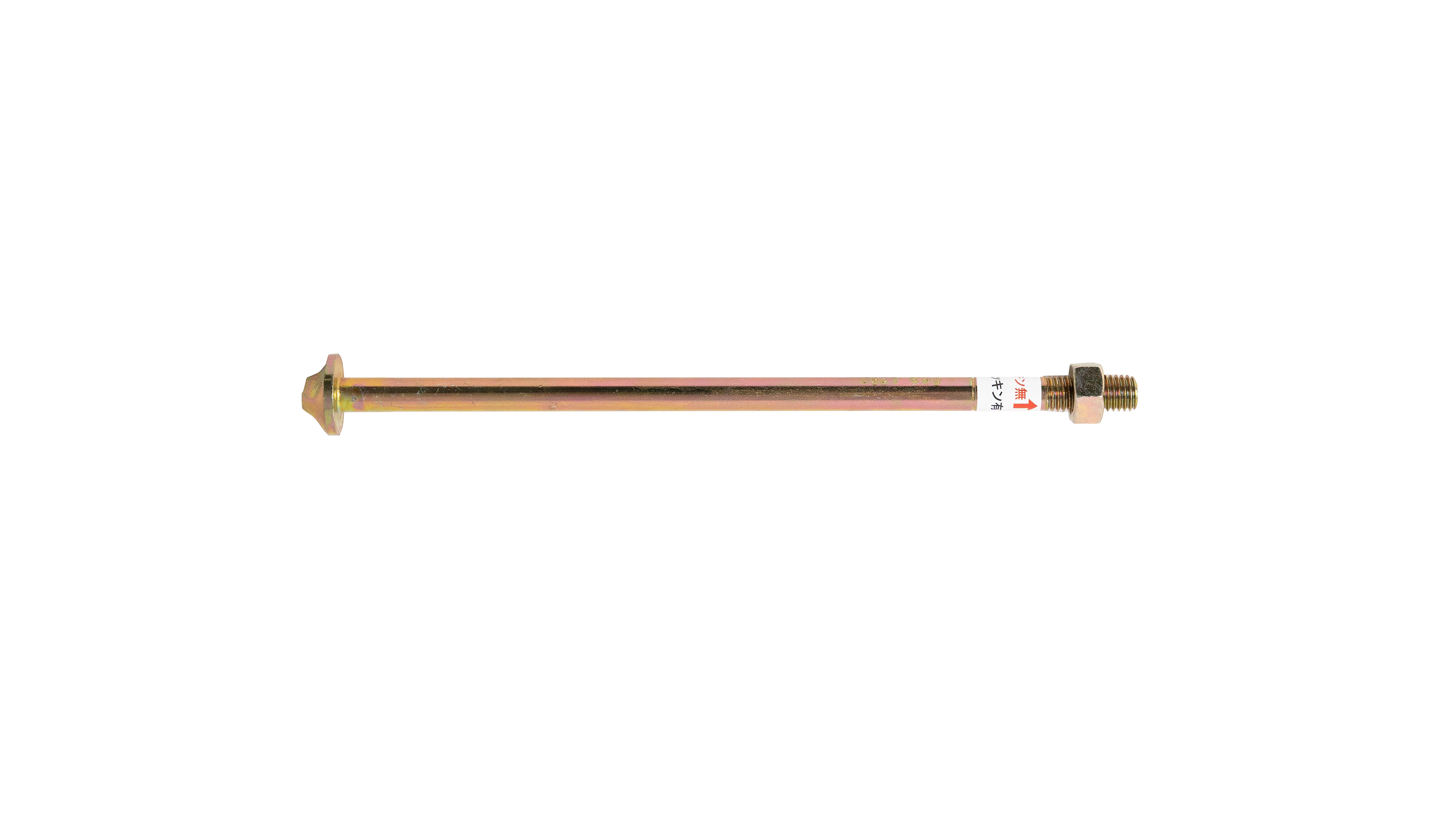

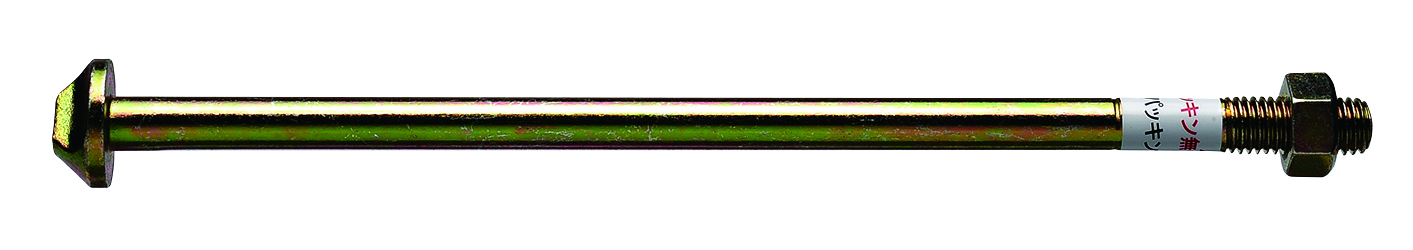

| 独立柱脚金物SB専用 アンカーボルトM12（別売） | AA342600 | 0.3kg/本 |
| 材質 | JIS G 3101 SS400 |
|---|---|
| 表面処理 | 電気亜鉛めっき8μm、カチオン電着塗装 |
