用途・特長
組立梁の梁継手補強に使用します。
①従来の継手金物と比較して剛性に優れ、たわみ等に強い組立梁が構成可能です。
②長さ６ｍ以下の材木で構成することで、手軽に大スパン設計が可能となります。
③現地組み立てが可能なため、特別な配送を必要としません。
④ビスで取り付けるため、作業効率がアップします。
各種ダウンロード
取付参考図
CAD
●組立梁セット_参考標準図Ver1.0 ●組立梁セット-取付図 ●組立梁セット-製品図一式
寸法図

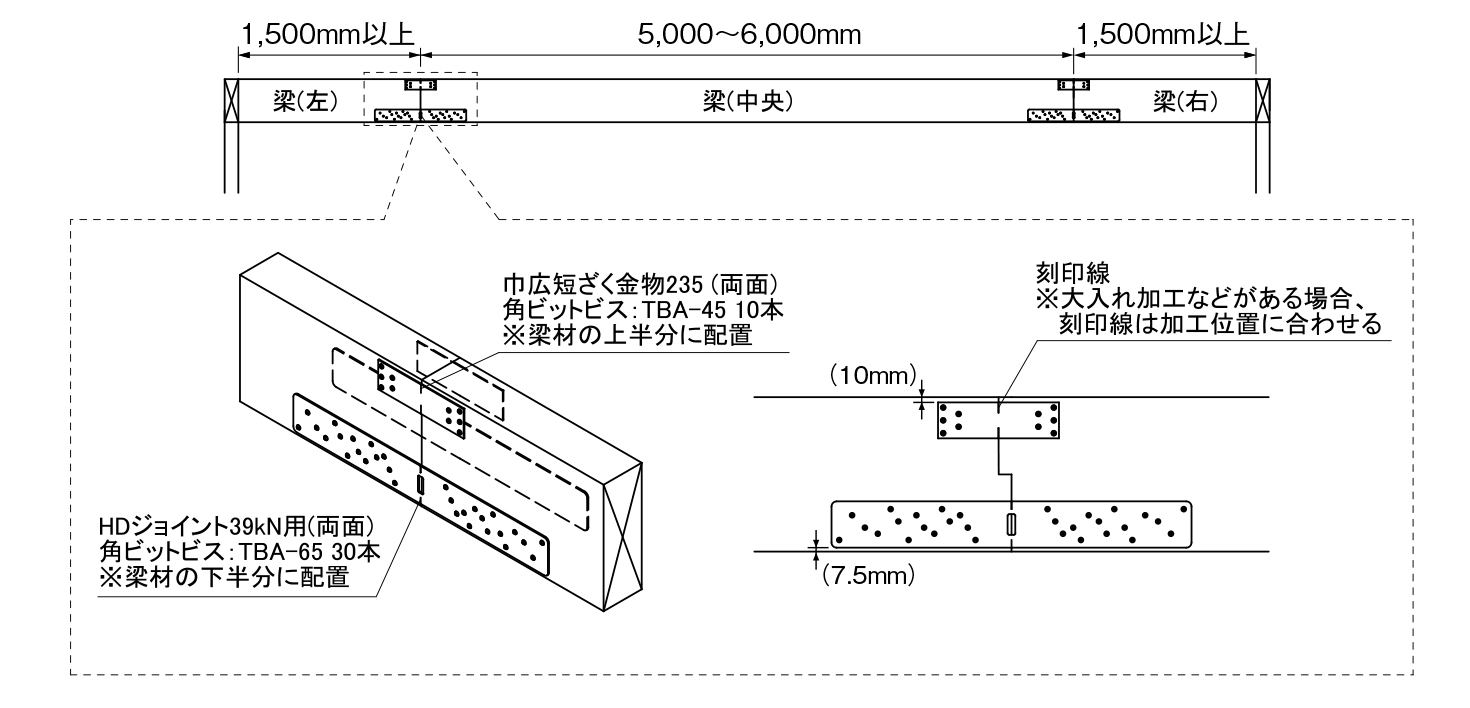

取付参考図
施工方法
①継手の下端付近にHDジョイント39kN用、上端付近に巾広短ざく金物を両面に施工します。施工の際は、金物中央の刻印線を目安に配置してください。
②HDジョイント39kN用は角ビットビスTBA-65( 30本) 、巾広短ざく金物は角ビットビスTBA-45(10本)でしっかりととめ付けてください。
注意事項
- 組立梁についての詳細は組立梁セット設計資料を確認してください。
- 本商品は許容応力度計算によって安全確認を行うことで、初めて運用できる商品です。諸認定品ではありませんので、
運用にあたっては、必ず設計者様ご自身でご確認、ご判断された上でご使用ください。 - 継手金物の上下配置を間違えないように注意してください。
- けが防止のため手袋等をはめて作業を行ってください。
- 堅木、木材のフシ部分への施工の際は、下穴をあけてからねじ込んでください。
仕様
| 商品コード | 梱包（1ケース） | 付属金物 |
|---|---|---|
| SGC03900 | 1セット | HDジョイント39kN用L=700 4枚 巾広短ざく金物235 4枚 専用角ビットビスTBA-65（120本） 専用角ビットTBA-45（40本） |
| 材質 | HDジョイント39kN用：JIS G 3302（溶融亜鉛めっき鋼板）一般用SGH400 |
|---|---|
| 巾広短ざく金物235：JIS G 3302（溶融亜鉛めっき鋼板）一般用SGHCまたはSGCC | |
| 表面処理 | HDジョイント39kN用：溶融亜鉛めっき鋼板（Z27） |
| 巾広短ざく金物235：溶融亜鉛めっき鋼板（Z27） |
「組立梁セット」の詳細については「組立梁セット設計資料」がございます。
（お問い合わせはCSセンター 0120-558-313）
