用途・特長
最大階高4,500mmまで、45×90mm以上のたすき掛け筋かい(壁倍率4倍)および90×90mm以上のたすき掛け筋かい(壁倍率5倍)の筋かい耐力壁が構成可能です。
①壁倍率4倍（筋かい45×90mm）および5 倍（筋かい90×90mm)相当が、縦横比による低減なく確保できます。

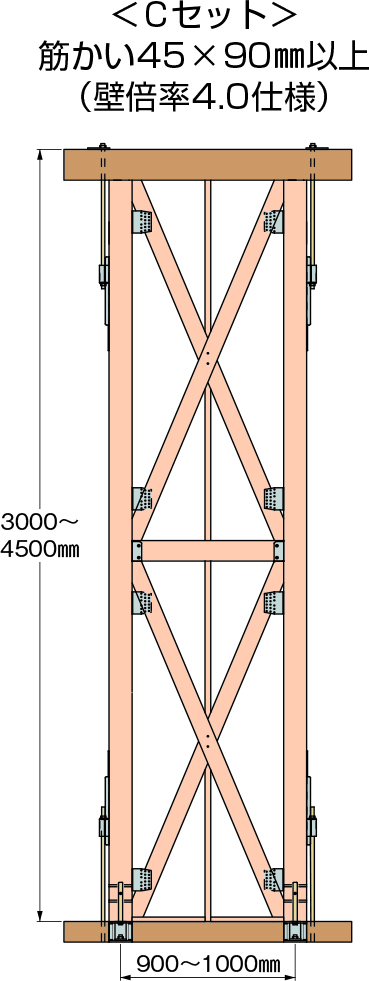

なお、階高が3,000mmを超える場合は、中間横架材を入れた【2段】仕様（Cセット、Dセット）になります。
②床合板（30mm厚以下）の上に筋かいを固定することが可能で直交壁への使用も可能です。
③筋かい端部への追加ビスや長ホゾの必要がありません。
④ハウスプラス確認検査(株) 、一財・建材試験センターによる性能試験済み商品です。
⑤(一社)中大規模木造プレカット技術協会 木造軸組接合部標準図および木造軸組筋かい耐力壁マニュアルの対応製品です。
各種ダウンロード
取付参考図
CAD
●中大規模対応〈ストロング〉筋かい耐力壁_参考標準図Ver1.0 ●中大規模対応筋かい〈ストロング〉-製品図一式
性能試験
●ハウスプラス確認検査（株） HP19-ST022 Aセット 45×90mmのたすき掛け筋かい接合1段
●ハウスプラス確認検査（株） HP19-ST020 Bセット 90×90mmのたすき掛け筋かい接合1段
●一財・建材試験センター 第19A1538号 Cセット 45×90mmのたすき掛け筋かい接合2段
●一財・建材試験センター 第19A1539号 Dセット 90×90mmのたすき掛け筋かい接合1段
●ハウスプラス確認検査（株） HP19-ST022 表紙＋全文 Aセット
●ハウスプラス確認検査（株） HP19-ST020 表紙＋全文 Bセット
●一財・建材試験センター 第19A1538号 表紙＋全文 Cセット
●一財・建材試験センター 第19A1539号 表紙＋全文 Dセット
寸法図
※使用できる柱および横架材には、樹種、断面寸法、ヤング係数等条件がございます。
ご確認ください。
注意事項
- 指定の用途以外には使用しないでください。
- 使用できる柱および横架材には、樹種、断面寸法、ヤング係数等条件がございます。
- 計算によって求めた、必要な耐力を有する柱頭・柱脚金物を使用してください。
- 階高3,000～4,500mm【2段】（C・Dセット）使用時は、柱-基礎直結型の柱脚金物を使用してください。必要耐力が柱脚金物の耐力を超える場合には、
ホールダウン金物を併用してください。 - 階高3,000～4,500mm【2段】（C・Dセット）使用時は、上段と下段の筋かいの向きを逆にすることを推奨します。（C・Dセット全体図を参照してください）
- 金物が変形するまで叩いたりしないでください。
- 怪我防止のため手袋などをはめて作業を行ってください。
- (一社)中大規模木造プレカット技術協会発行の木造軸組接合部標準図および木造軸組筋かい耐力壁マニュアルの内容を確認し、確認検査機関や
建築主事等に相談の上でご使用ください。 - 詳細につきましては「中大規対応〈ストロング〉筋かい耐力壁技術資料」をご用意しております。
（お問い合わせはCSセンター 0120-558-313）
仕様
| 種類 | 壁の仕様 | 商品コード | セット内容 |
|---|---|---|---|
| Aセット | 筋かい45×90mm以上 階高3,000mm以下 １段 | SGA00001 | 中大規模対応筋かい＜ストロング＞ 4個 専用角ビットビスTBA-45 40本 専用角ビットビスTB-76 32本 パネリードⅡ+（P6×100Ⅱ+） 4本 |
| Bセット | 筋かい90×90mm以上 階高3,000mm以下 １段 | SGB00001 | 中大規模対応筋かい＜ストロング＞ 4個 筋かい交点補強金物 1枚 専用角ビットビスTBA-45 40本 専用角ビットビスTB-76 50本 |
| Cセット | 筋かい45×90mm以上 階高3,000〜4,500mm 2段 | SGC00001 | 中大規模対応筋かい＜ストロング＞ 8個 フラットボックスSD 2個 専用角ビットビスTBA-45 100本 専用角ビットビスTB-76 64本 パネリードⅡ+（P6×100Ⅱ+） 8本 |
| Dセット | 筋かい90×90mm以上 階高3,000〜4,500mm 2段 | SGD00001 | 中大規模対応筋かい＜ストロング＞ 8個 フラットボックスSD 2個 筋かい交点補強金物 2枚 専用角ビットビスTBA-45 100本 専用角ビットビスTB-76 100本 |
| 材質 | 中大規模対応筋かい＜ストロング＞ | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC |
|---|---|---|
| フラットボックスSD | NSDC570［日本製鉄（株）製］ | |
| 筋かい交点補強金物 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）構造用SGH400又はSS400 | |
| 表面処理 | 中大規模対応筋かい＜ストロング＞ | 溶融亜鉛めっき鋼板（Z27）相当 |
| フラットボックスSD | 合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー | |
| 筋かい交点補強金物 | 溶融亜鉛めっき鋼板（Z27）相当 又は JIS H 8610（電気亜鉛めっき）及び JIS H 8625 Ep-Fe/Zn8/CM2 C |
※「パネリードⅡ+」はシネジック（株）の商品です。
「スーパーダイマ®」は、日本製鉄（株）の登録商標です。
