スチール束・土台・基礎関連

オメガアンカーボルトM12/M16

埋め込み長さが短く施工がカンタン!
埋め込み深さ200mmでOK!

  • オメガー
  • 性能試験済

用途・特長

オメガアンカーボルトM12 用途・特長

基礎と土台の接合に使用します。
①通常のアンカーボルトに比べ埋め込み長さが短いため施工が容易です。(アンカー頭下200mm+先端ヘッド11mm 合計211mm)
②3階建等で基礎の高さが確保しにくい場合に便利です。
③先端ヘッドが円錐型のため、埋め込み時に向きを気にする必要がありません。
※Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は28.6kNになります。





オメガアンカーボルトM16 用途・特長

基礎と土台、引き寄せ金物および金物工法用柱脚金物の接合に使用します。
①通常のアンカーボルトに比べ埋め込み長さが短いため施工が容易です。(アンカー頭下200mm+先端ヘッド15mm 合計215mm) (金物工法用:L=350は290mmの埋め込みとなります)
②先端ヘッドが円錐型のため、埋め込み時に向きを気にする必要がありません。
③引張耐力が53. 3kNと高いため、ビスどめホールダウンHi43の使用に最適です。
※Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は53.3kNになります。







各種ダウンロード

取付参考図

  • ●オメガアンカーボルトM12-取付図

  • ●オメガアンカーボルトM16-取付図

  • ●オメガアンカーボルトM12-製品図

  • ●オメガアンカーボルトM16-製品図

  • ●オメガアンカーボルトM16L=350-製品図

CAD

  • ●オメガアンカーボルトM12-取付図

  • ●オメガアンカーボルトM16-取付図

  • ●オメガアンカーボルトM12-製品図

  • ●オメガアンカーボルトM16-製品図

  • ●オメガアンカーボルトM16L=350-製品図

性能試験

  • ●一財・建材試験センター 第11A4541号
    オメガアンカーボルトM12

  • ●一財・建材試験センター 第11A4540号

    オメガアンカーボルトM16

  • ●一財・建材試験センター 第11A4541号

    オメガアンカーボルトM12

  • ●一財・建材試験センター 第11A4540号

    オメガアンカーボルトM16

その他

  • ●短期許容引張耐力検討書
    オメガアンカーボルトM12

  • ●短期許容引張耐力検討書
    オメガアンカーボルトM16

寸法図

  • ■オメガアンカーボルトM12寸法図

  • ■オメガアンカーボルトM16寸法図

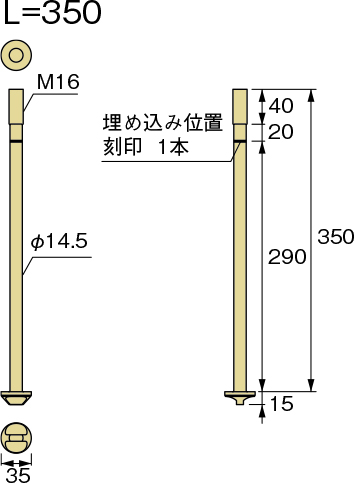

  • ■オメガアンカーボルトM16寸法図

取付参考図

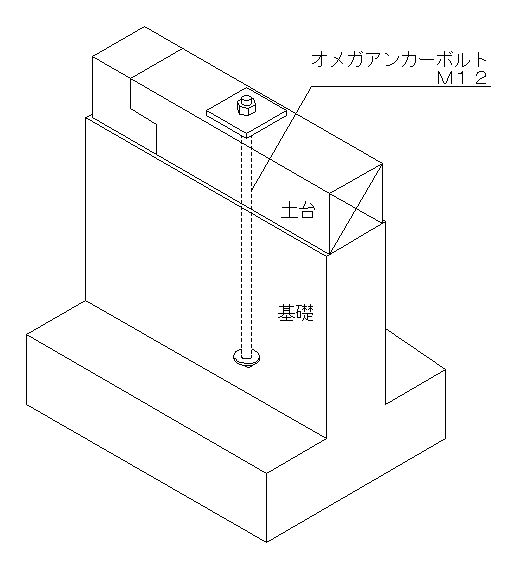

  • ■オメガアンカーボルトM12取付参考図

  • ■オメガアンカーボルトM16取付参考図

  • ■オメガアンカーボルトM16取付参考図

  • ■オメガアンカーボルトM16取付参考図

注意事項

  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。

仕様

サイズ(mm)商品コード

梱包

(1ケース)

付属金物

重量

(kg/ケース)

M12×360AA34200050本

六角ナットM12

(50個)

14.4
M16×350AA34210010本六角ナットM16
(10個)
5.4
M16×550AA3422008.0
M16×800AA34230011.4



材質JIS B 1180及びJIS B 1051(強度区分4.8を満足する炭素鋼)相当
表面処理JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2 C
