スチール束・土台・基礎関連

異形Sアンカーボルト

埋め込み深さ200mmでOK!

  • オメガー
  • 性能試験済

用途・特長

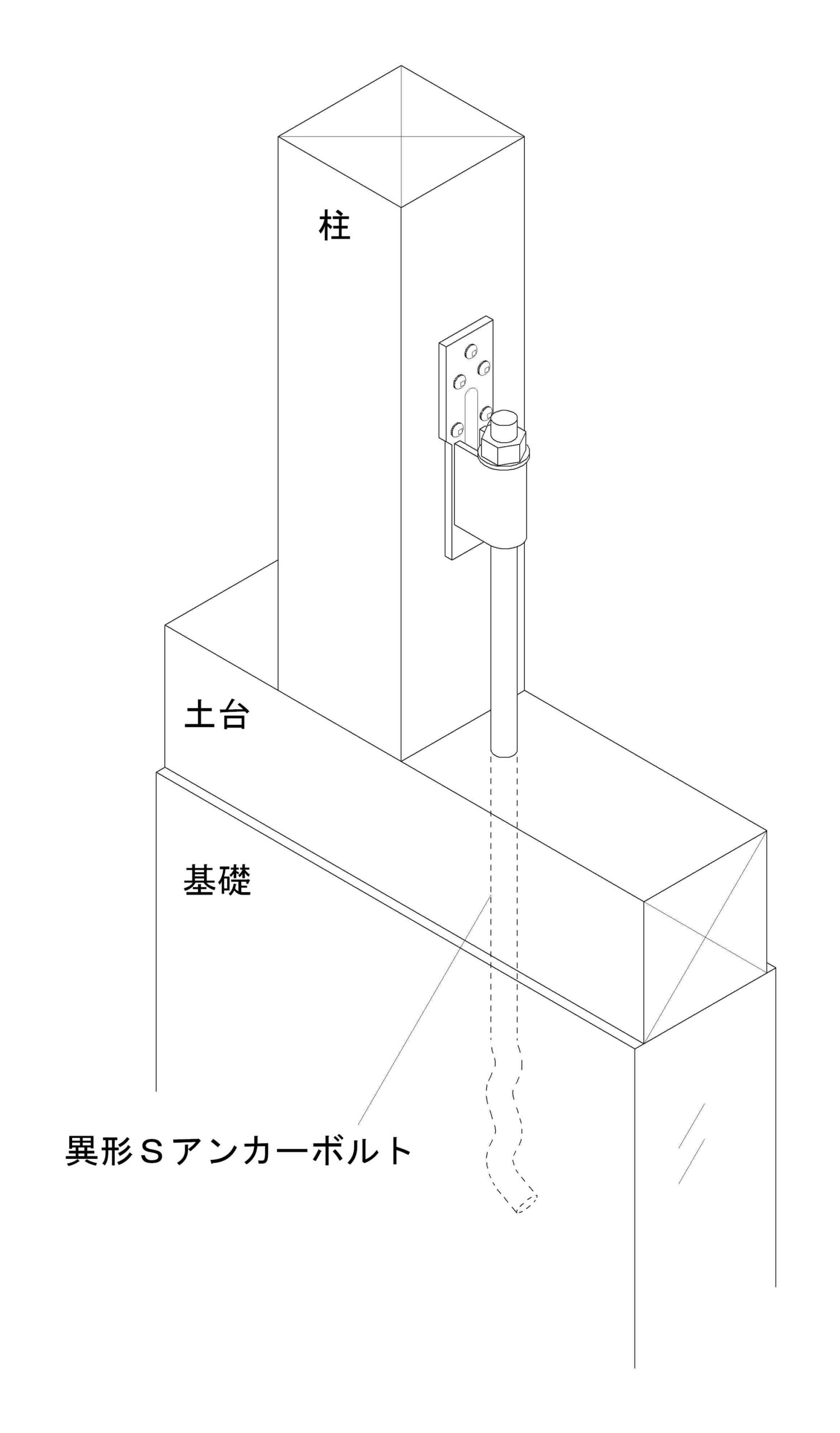

基礎と土台、基礎と引き寄せ金物の接合に使用します。
①通常のアンカーボルトに比べ、埋め込み長さが短くすむため、施工が容易となります。

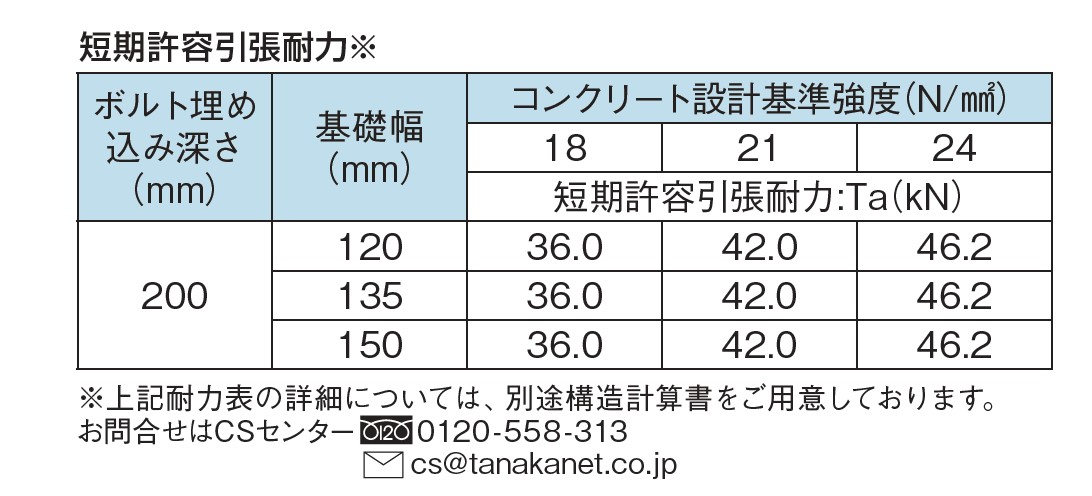

※Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は42.0kNになります。

各種ダウンロード

取付参考図

  • ●異形SアンカーボルトM16-取付図

  • ●異形SアンカーボルトM16-製品図

CAD

  • ●異形SアンカーボルトM16-取付図

  • ●異形SアンカーボルトM16-製品図

性能試験

  • ●一財・建材試験センター 第02A2149号

  • ●一財・建材試験センター 第02A2149号
    表紙+全文

その他

  • ●短期許容引張耐力検討書
    異形SアンカーボルトM16

寸法図

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物

重量

(kg/ケース)

M16×550AA34150010本六角ナットM16
(10個)
9.2
M16×800AA34180013.1



材質JIS G 3112 SD295A
表面処理JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2 C
