柱接合金物

コンパクトコーナー

  • TB-55(使用本数5本)

  • 告示1460号第2号い・ろ・は
告示について
  • オメガー
  • WALLSTAT
  • 性能試験済
  • 隅柱対応
  • N値 1.2以下

用途・特長

柱と横架材の接合に使用します。
①55mmのビスを横架材側に2本、柱側に3本打つだけなので、山形プレートと比べて施工の効率化が図れます。
②巾28mm、高さ60mmと製品が小さいので納まりもよく、和室の真壁においての施工も容易にできます。
③一財・建材試験センター、ハウスプラス確認検査(株)による品質性能試験済み商品です。

各種ダウンロード

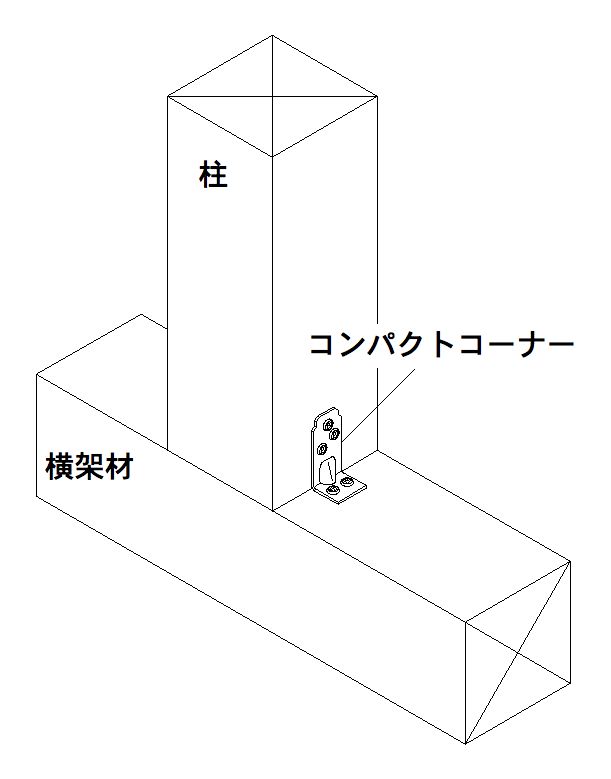

取付参考図

  • ●取付参考図 コンパクトコーナー
    取付参考図 コンパクトコーナー

CAD

  • ●CADデータ コンパクトコーナー

性能試験

  • ●一財・建材試験センター 第06A3438号
    短期基準引張耐力 6.4kN

    中柱型

  • ●ハウスプラス確認検査(株) HP09-KT058
    短期基準接合耐力 5.3kN

    隅柱型

寸法図

取付参考図

施工方法

①横架材の上から本体を○柱 の刻印のあるほうを柱側にして取り付け位置に合わせます。
②専用角ビットビスTB-55を横架材側に2本、柱側に3本とめ付けてください。
※専用角ビットビスTB-55の締め付けには、3番四角ビット(別売品)をご使用ください。

注意事項

  • 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
28×60×27×2.3(t)AA300900100個専用角ビットビス
TB- 55(500本)
7.6



材質JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC
表面処理溶融亜鉛めっき鋼板(Z27)
