柱接合金物

フラットプレートSD

  • TBA-45(使用本数6本)

  • 告示1460号第2号い・ろ・は
告示について
  • オメガー
  • WALLSTAT
  • 性能認定品
  • N値 1.1以下

用途・特長

柱と横架材の接合に使用します。
①板厚0.6mm(従来のかど金物は板厚2.3mm)と薄いため、構造用合板等を金物の上から直張りができます。
②Z山形プレートVP同等以上の耐力を有しています。
③ビス打ち込み部分にエンボス加工がしてあるので、ビス頭が表にでません。
④耐食性に優れる「スーパーダイマ®」を使用しています。
⑤公財・日本住宅・木材技術センターによる性能認定品です。

各種ダウンロード

取付参考図

  • ●フラットプレートSD-取付図

  • ●フラットプレートSD-製品図

CAD

  • ●フラットプレートSD-取付図

  • ●フラットプレートSD-製品図

性能認定

  • ●公財・日本住宅・木材技術センター性能認定 SB2-10A04-02
    短期許容引張耐力 5.9kN

寸法図

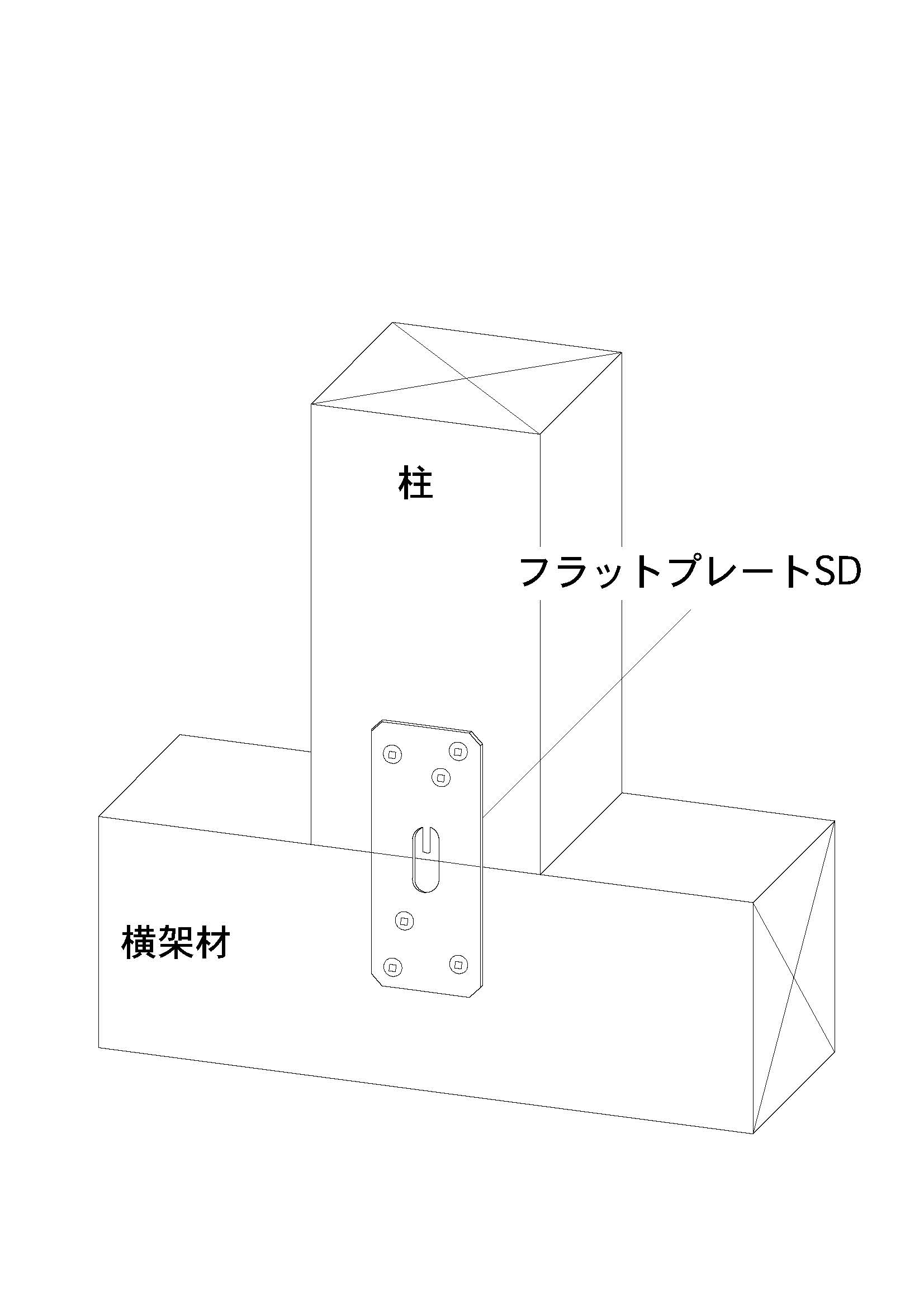

取付参考図

施工方法

①本体の中心線と(柱)の刻印を目安にして柱と横架材の側面に位置決めをし、仮どめ用のツメで固定します。
②専用角ビットビスTBA-45を柱側に3本、横架材側に3本とめ付けてください。
※専用角ビットビスTBA-45の締め付けには、3番四角ビット(別売品)をご使用ください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
50×120×0.6(t)AA202600100枚専用角ビットビス
TBA-45(600本)
6.0



材質NSDC570[日本製鉄(株)製]
表面処理合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー

「スーパーダイマ®」は、日本製鉄(株)の登録商標です。

よくある質問

  • フラットプレートSDは面材の上から施工してもよいですか

    フラットプレートSDは合板の上から施工できません。フラットプレートスリム合板仕様が対応しています。

    関連製品

  • フラットプレートSDは梁の継手に使用できますか

    フラットプレートSDは柱と横架材の接合に使用する金物です。
    横架材同士の接合は木材の繊維方向が異なるため使用できません。

  • フラットプレートSDの上から耐力面材をとめ付ける釘を打ってもよいですか

    面材の釘は、金物部分を避けて付近で増し打ちしてください。
