柱接合金物

はしらどめイチロー

  • TBA-45(使用本数8本)

  • 告示1460号第2号い・ろ・は
告示について
  • オメガー
  • 同等認定品
  • N値 1.0以下

用途・特長

柱と横架材の接合に使用します。
①本体の巾が20mmとスリムですので、特に真壁柱と横架材の接合に効果的です。
②横架材の上端または下端に取り付けるため、構造用合板等の取り付け作業が効率的です。
③2個1組の使用によりZマーク金物(CP-T)と同等認定品です。

各種ダウンロード

取付参考図

  • ●取付参考図 はしらどめイチロー
    取付参考図 はしらどめイチロー

CAD

  • ●CADデータ はしらどめイチロー

同等認定

  • ●公財・日本住宅・木材技術センター D15A04-03
    Zマーク金物(CP-T)同等認定

寸法図

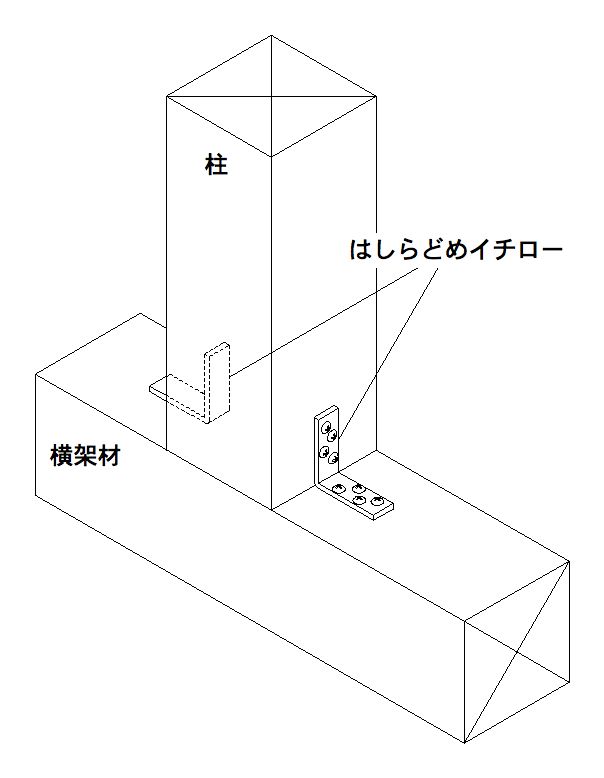

取付参考図

施工方法

①本体2個を横架材と柱側面の接合部に位置を合わせます。
② 本体1個あたり専用角ビットビスTBA-45を横架材側に4本、柱側に4本とめ付けてください。
※専用角ビットビスTBA-45の締め付けには、3 番四角ビット(別売品)をご使用ください。

注意事項

  • 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
20×55×55×4. 5(t )AA30050050個(25組)専用角ビットビス
TBA-45(400本)
5.8



材質JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC
表面処理JIS H 8610(電気亜鉛めっき)及び JIS H 8625 Ep-Fe/Zn8/CM2 C

よくある質問

  • 柱の一つの面に2個施工しても良いですか

    同等認定は柱の対面に1個づつ施工した状態で取得しているため、既定の施工方法と異なります。

  • 2個1組で使用しないといけませんか

    同等認定は2個1組で取得しております。2個1組で施工してください。
