柱接合金物

フラットプレートスリム合板仕様

  • TB-55(使用本数5本)

0.6mm厚 高耐食・高張力

  • 告示1460号第2号い・ろ・は
告示について
  • オメガー
  • WALLSTAT
  • 性能試験済
  • 合板対応
  • N値 1.0以下

用途・特長

柱と横架材の接合に使用します。
①構造用合板等の上から取り付けが可能です。(面材合板12mm厚以下)
②ハウスプラス確認検査(株)による接合部性能試験済み商品です。

各種ダウンロード

取付参考図

  • ●取付参考図 フラットプレートスリム合板仕様
    取付参考図 フラットプレートスリム合板仕様

CAD

  • ●CADデータ フラットプレートスリム床合板仕様

性能試験

  • ●ハウスプラス確認検査(株) HP13-KT131
    短期基準接合耐力 5.7kN

寸法図

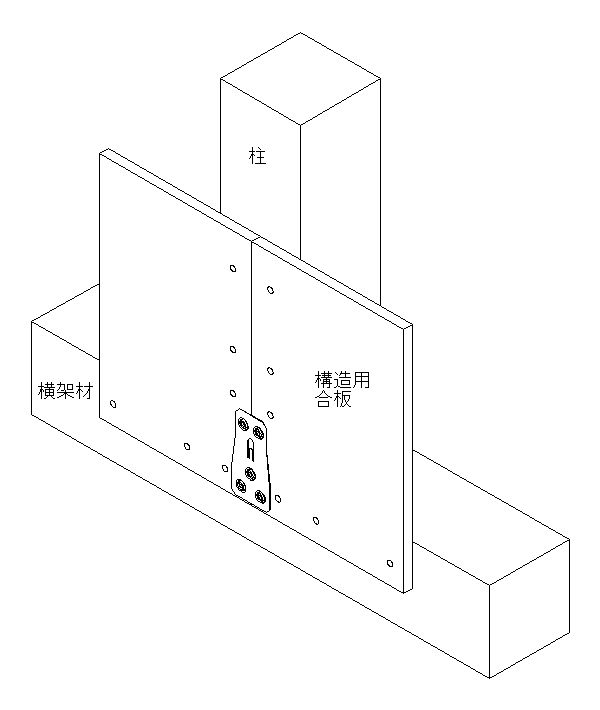

取付参考図

※金物用のビスは合板の釘を避けてとめ付けてください。
※上下階の管柱を横架材に接合する場合、梁成105㎜から使用可能です。

施工方法

①本体の中心線と(柱)の刻印を目安にして柱と横架材の側面に位置決めをし、仮どめ用のツメで固定します。
②専用角ビットビスTB-55を柱側に2本、横架材側に3本とめ付けてください。
※専用角ビットビスTB-55の締め付けには、3番四角ビット(別売品)をご使用ください。

注意事項

  • 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
50×100×0.6(t)AA205100100枚専用角ビットビス
TB- 55(500本)
6.0



材質NSDC570[日本製鉄(株)製]
表面処理合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー

「スーパーダイマ®」は、日本製鉄(株)の登録商標です。
