羽子板ボルト・短ざく金物

W羽根U ビスタイプ

  • TBA-65(使用本数4本)

  • 告示1460号第2号に・ほ
告示について
  • オメガー
  • WALLSTAT
  • N値 1.6以下
  • 性能認定品

用途・特長

小屋梁と軒桁、軒桁と柱、胴差と梁、通し柱と胴差、胴差相互および柱と横架材の接合に使用します。
①羽子板ボルトが交差するときに相手が腰高タイプの場合でも、さらにその上を通る形で交差できます。
②箇所に応じたボルトを選定してご使用ください。金物を2個使用することにより両引きとすることができます。
③ビスのみでの施工ですので、施工効率がアップします。
④公財・日本住宅・木材技術センターによる性能認定品です。

各種ダウンロード

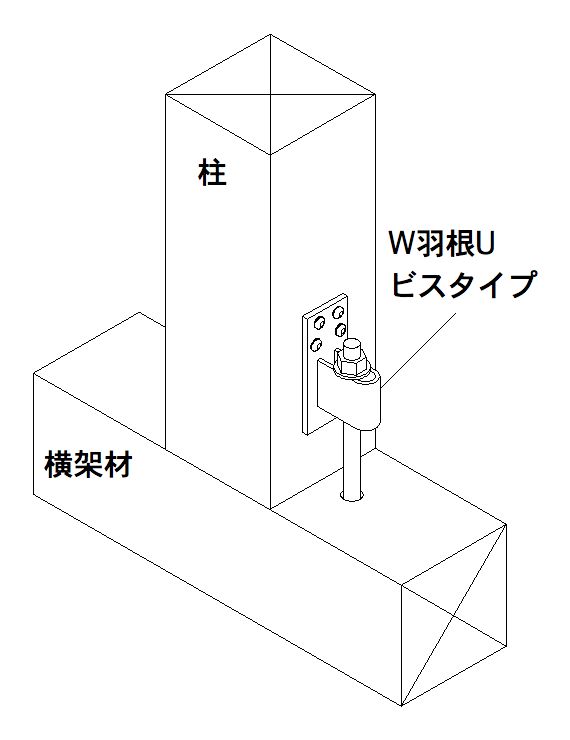

取付参考図

  • ●取付参考図 W羽根U ビスタイプ
    取付参考図 W羽根U ビスタイプ

CAD

  • ●CADデータ W羽根U ビスタイプ

性能認定

  • ●公財・日本住宅・木材技術センター性能認定 SB2-10A03-03
    短期許容引張耐力 8.9kN

寸法図

取付参考図

施工方法

① 板部を専用角ビットビスTBA-65(4本)でとめ付けてください。
②本体にボルトを通し、平ワッシャーを介してナットで締め付けてください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
40×100×52.7×4.5(t)AA30080050個専用角ビットビス
TBA-65(200本)
M12用平ワッシャー(50枚)
12.3



材質JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC
表面処理JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2 C
