ホールダウン金物関連

丸座金付ボルト

  • オメガー
  • 性能試験済

用途・特長

柱と横架材の接合の際、ホールダウン金物とセットで使用します。
①φ60mmの座掘りで取り付けが可能です。
※丸座金付ボルトは、短期基準耐力の範囲内で使用してください。

各種ダウンロード

取付参考図

  • ●丸座金付ボルト-取付図

  • ●丸座金付ボルト-製品図

CAD

  • ●丸座金付ボルト-取付図

  • ●丸座金付ボルト-製品図

性能試験

  • ●一財・建材試験センター 第06A0234号
    短期基準耐力 17.3kN

  • ●一財・建材試験センター 第06A0234号
    表紙+本文

寸法図

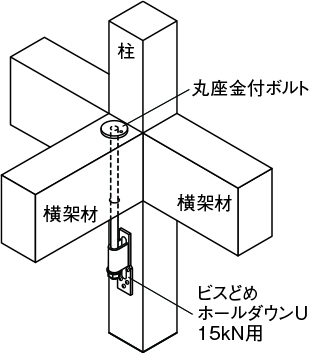

取付参考図

仕様

種類サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
L=240M16×240AF4L251120本六角ナットM16
スプリングワッシャ
(各20個)
10.0
L=270M16×270AF4L001111.7
L=360M16×360AF4L361113.7
L=450M16×450AF4L451116.5
L=550M16×550AF4L261120.0



材質丸座部 JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC相当
ボルト部 JIS B 1180及びJIS B 1051(強度区分4.6を満足する炭素鋼)相当
表面処理JIS H 8610(電気亜鉛めっき)及び JIS H 8625 Ep-Fe/Zn8/CM2 C

よくある質問

  • 丸座金付ボルトのナットを締めるときにボルトが一緒に回ってしまうことはありますか

    座金の部分に仮止め用の孔が開いております。仮止めをしていただければ共回りを防ぐことができます。
