柱接合金物

シナーコーナー

  • TB-101横架材側(使用本数2本)

  • TBA-65 柱側(使用本数4本)

  • 告示1460号第2号に・ほ・へ
告示について
  • オメガー
  • WALLSTAT
  • 性能試験済
  • 隅柱対応
  • N値 2.1以下

用途・特長

柱と横架材の接合に使用します。
①羽子板ボルトやホールダウン金物10kN用の取り付けが必要な柱頭・柱脚の接合に使用できます。
②100mmのビスを横架材側に2本、65mmのビスを柱側に4本打つだけなので、施工の効率化が図れます。また横架材側のビス孔位置が柱面より離れており施工しやすくなっています。
③高張力鋼板を採用し、従来製品に比べ大幅な軽量化を実現しました。
④本体幅が30mmとスリムなため、壁内に納まりよく施工できます。
⑤ハウスプラス住宅保証(株)、ハウスプラス確認検査(株)による接合部金物試験済み商品です。

各種ダウンロード

取付参考図

  • ●シナーコーナー-取付図

  • ●シナーコーナー-製品図

CAD

  • ●シナーコーナー-取付図

  • ●シナーコーナー-製品図

性能試験

  • ●ハウスプラス住宅保証(株) HP07-KT004
    短期基準接合耐力 11.6kN

    中柱型

  • ●ハウスプラス確認検査(株) HP09-KT056
    短期基準接合耐力 11.7kN

    隅柱型

  • ●ハウスプラス住宅保証(株) HP07-KT004
    表紙+全文

    中柱型

  • ●ハウスプラス確認検査(株) HP09-KT056
    表紙+全文

    隅柱型

寸法図

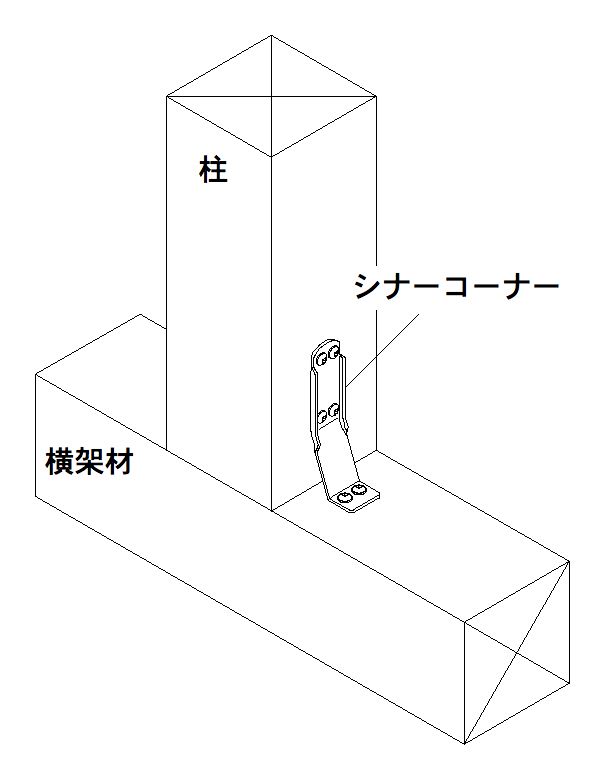

取付参考図

施工方法

①横架材の上から本体をの刻印のある方を柱側にして取り付け位置に合わせます。
②専用角ビットビスTB-101を横架材側に2本、専用角ビットビスTBA-65を柱側に4本とめ付けてください。
※専用角ビットビスTB-101およびTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

注意事項

  • 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
30×120×42×2.3(t)AA15700050個専用角ビットビス
TBA-65(200本)
TB-101(100本)
7.6



材質溶融亜鉛めっき高張力鋼板
表面処理JIS G 3302( Z27)相当
