柱接合金物

スリムプレート床合板仕様

  • TB-101 横架材側(使用本数4本)

  • TBA-65柱側(使用本数4本)

  • 告示1460号第2号い・ろ・は・に
告示について
  • オメガー
  • 性能試験済
  • 床合板対応
  • N値 1.5以下

用途・特長

柱と横架材の接合に使用します。
①専用角ビットビスTB-101で横架材にとめ付けることにより、床合板を切り欠くことなく、床合板の上から取り付けが可能です。( 床合板35mm厚以下)
②一財・建材試験センターによる品質性能試験済み商品です。

各種ダウンロード

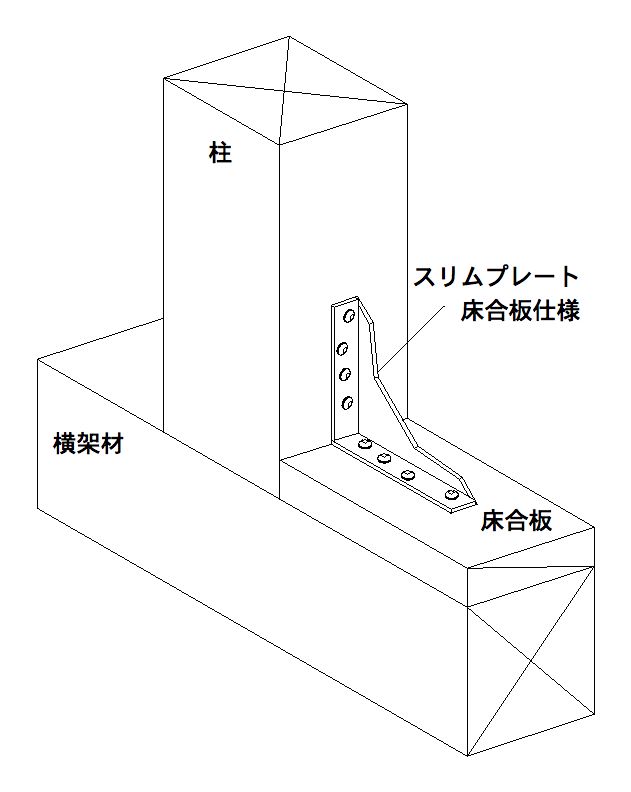

取付参考図

  • ●取付参考図 スリムプレート床合板仕様
    取付参考図 スリムプレート床合板仕様

CAD

  • ●CADデータ スリムプレート床合板仕様

性能試験

  • ●一財・建材試験センター 第01A3046号
    短期基準接合引張耐力 8.3kN

寸法図

取付参考図

施工方法

①床合板の上から本体を取り付け位置に合わせます。
②専用角ビットビスTB-101を横架材側に4本、専用角ビットビスTBA-65を柱側に4本とめ付けてください。
※専用角ビットビスTB-101およびTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

注意事項

  • 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)

25×120×120×3.2(t)

AA15310050個専用角ビットビス
TBA-65(200本)
TB- 101(200本)
15.3



材質JIS G 3302 (溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC
表面処理溶融亜鉛めっき鋼板(Z27)

よくある質問

  • 床合板の厚さに基準はありますか

    スリムプレート床合板仕様は床合板35mmまで対応可能です。

  • スリムプレートは(い)~(は)、スリムプレート床合板仕様は(い)~(に)対応になっているのはなぜですか

    スリムプレートはZマークかど金物CP-Tと同等認定を取得しており、CP-Tの耐力同様(は)までの対応になります。

    床合板仕様は試験結果ででた数値をもとに運用しているため(に)までの対応となります。
