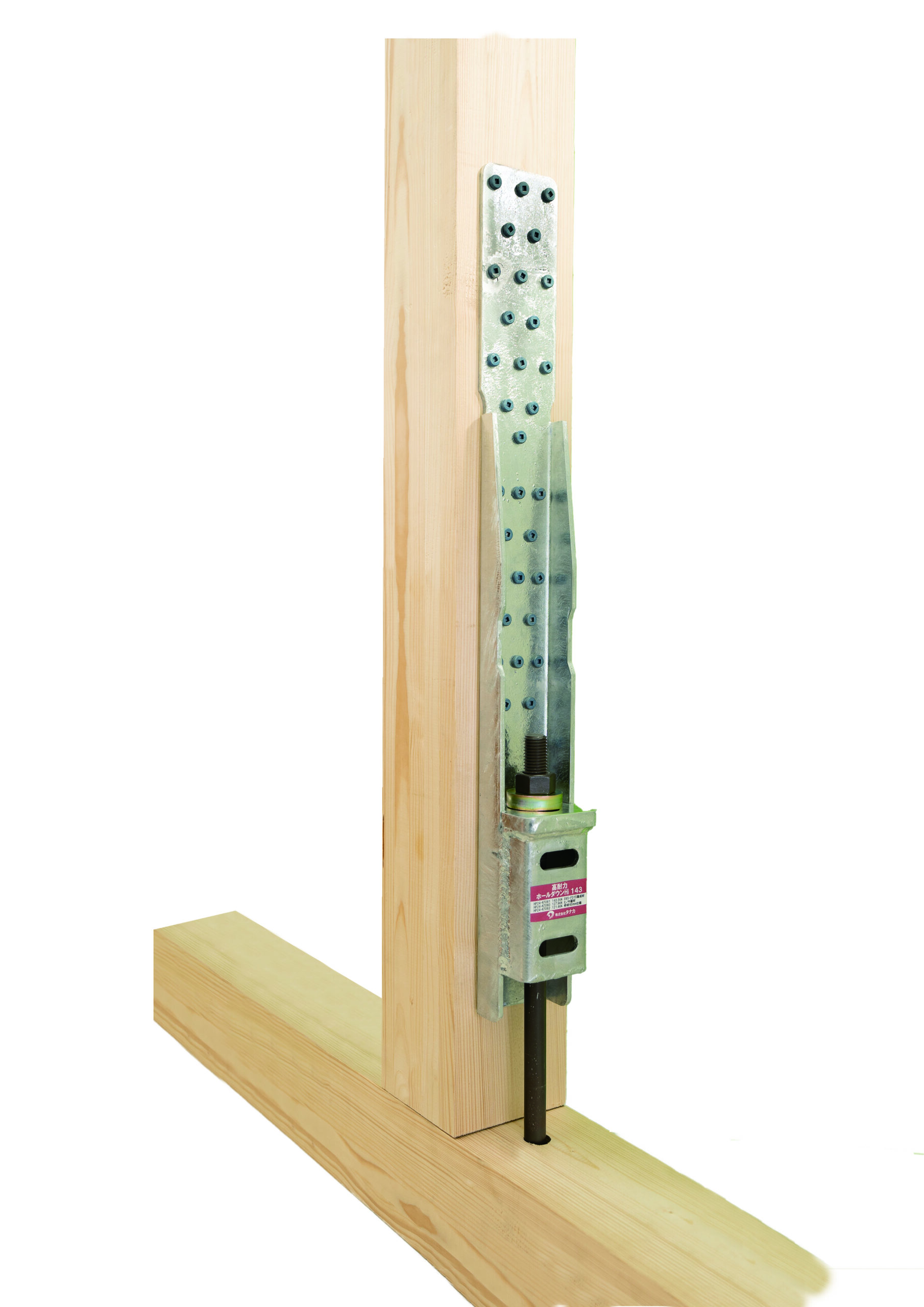

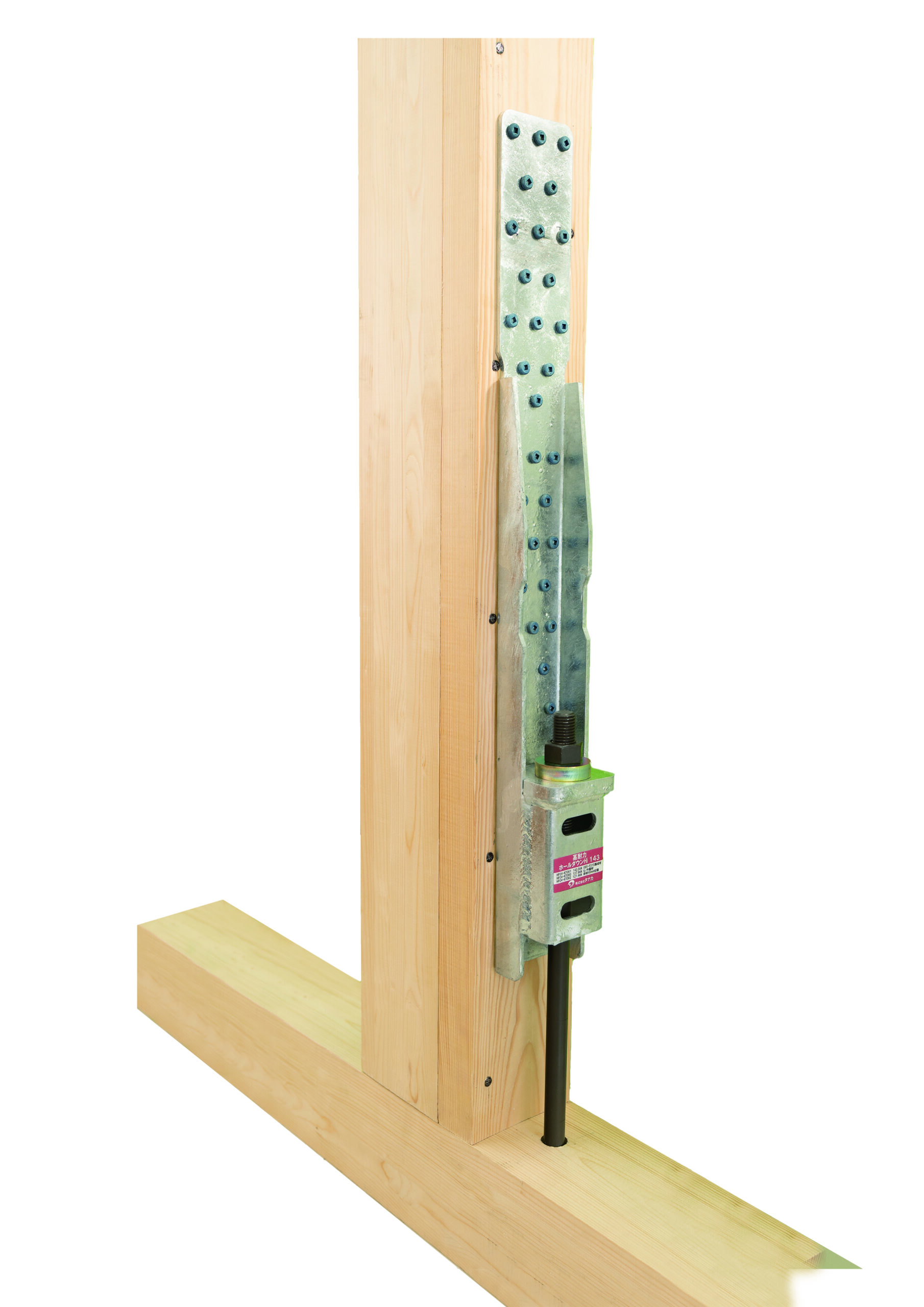

用途・特長
基礎と柱脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
①中大規模木造建築における接合部の高耐力化に対応することが可能です。

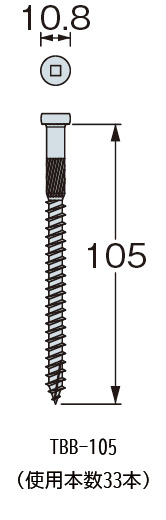

②45mmの枠材が取り付いた柱に同じ接合具TBB-105で施工することができます。
③120kNを超える高耐力を実現しました。
④ハウスプラス住宅保証(株）による接合部金物試験済商品です。
⑤ホールダウン金物及び専用アンカーボルト、専用ボルト類、座金は受注生産品です。
ご注文の際に在庫・納期をお問合わせください。
各種ダウンロード
取付参考図
CAD
●高耐力ホールダウンHi143-取付図(CAD一式) ●高耐力ホールダウンHi143-製品図（CAD一式） ●高耐力ホールダウンHi143-参考標準図Ver1.0
性能試験
●ハウスプラス住宅保証（株） HP24-KT060 短期基準接合耐力 127.9kN ひのき製材（無等級）※柱断面寸法120角以上
●ハウスプラス住宅保証（株） HP24-KT060 表紙＋全文 ●ハウスプラス住宅保証（株） HP24-KT061 短期基準接合耐力 143.5kN スプルース同一等級構造集成材E95-F315※柱断面寸法120角以上
●ハウスプラス住宅保証（株） HP24-KT061 表紙＋全文 ●ハウスプラス住宅保証（株） HP25-KT027 短期基準接合耐力 130.2kN すぎ同一等級構造集成材E65-F255※柱断面寸法120角以上
●ハウスプラス住宅保証（株） HP25-KT027 表紙＋全文 ●ハウスプラス住宅保証（株） HP24-KT062 短期基準接合耐力 121.4kN 柱：スプルース同一等級構造集成材E95-F315※柱断面寸法120角以上 枠材：すぎ製材（無等級）
●ハウスプラス住宅保証（株） HP24-KT062 表紙＋全文

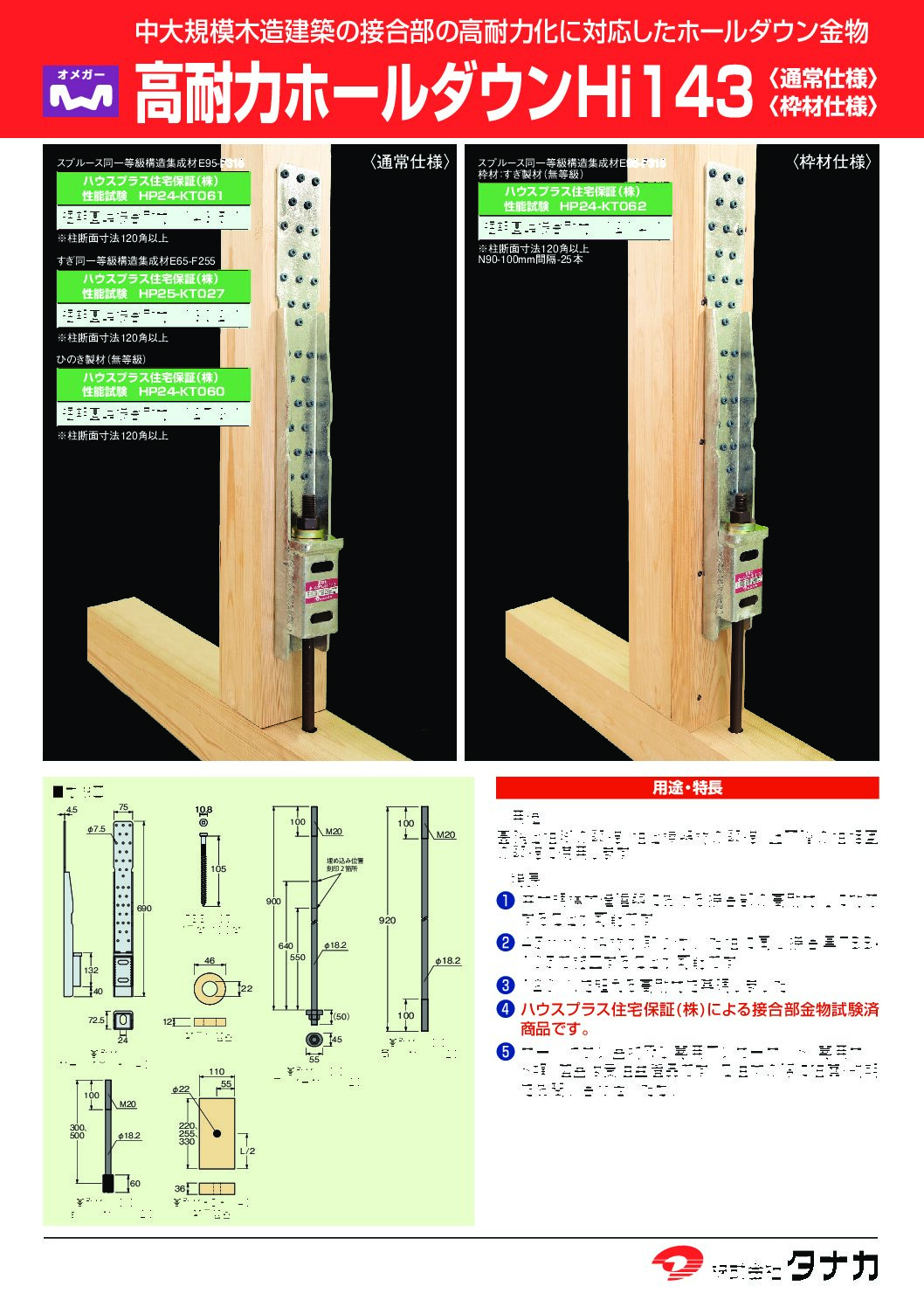

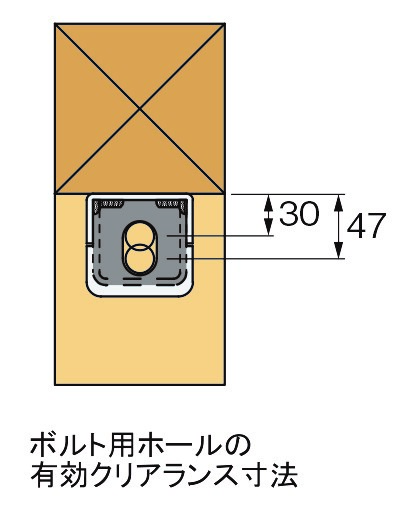

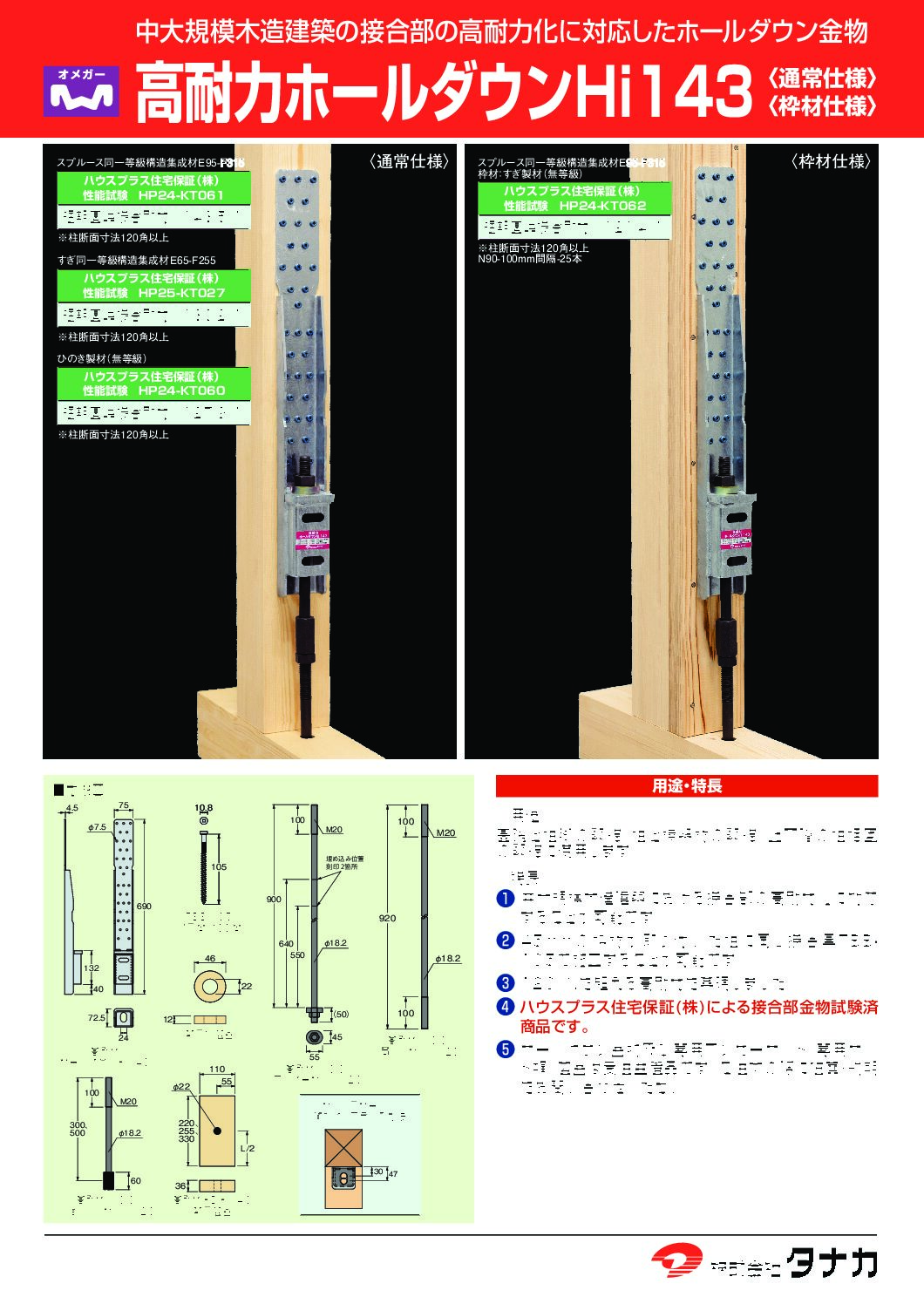

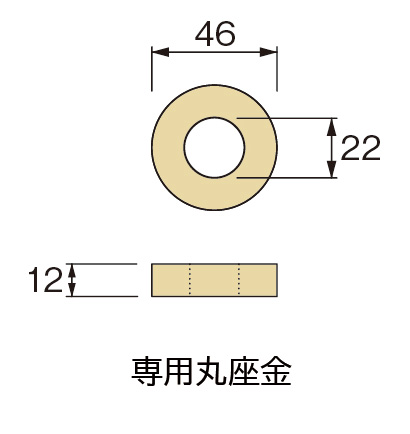

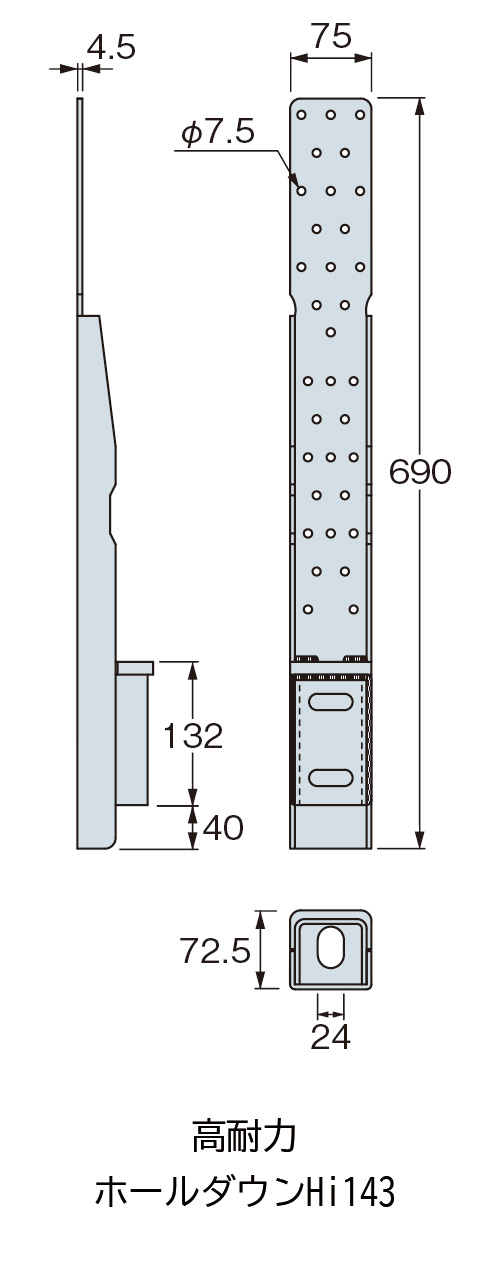

寸法図

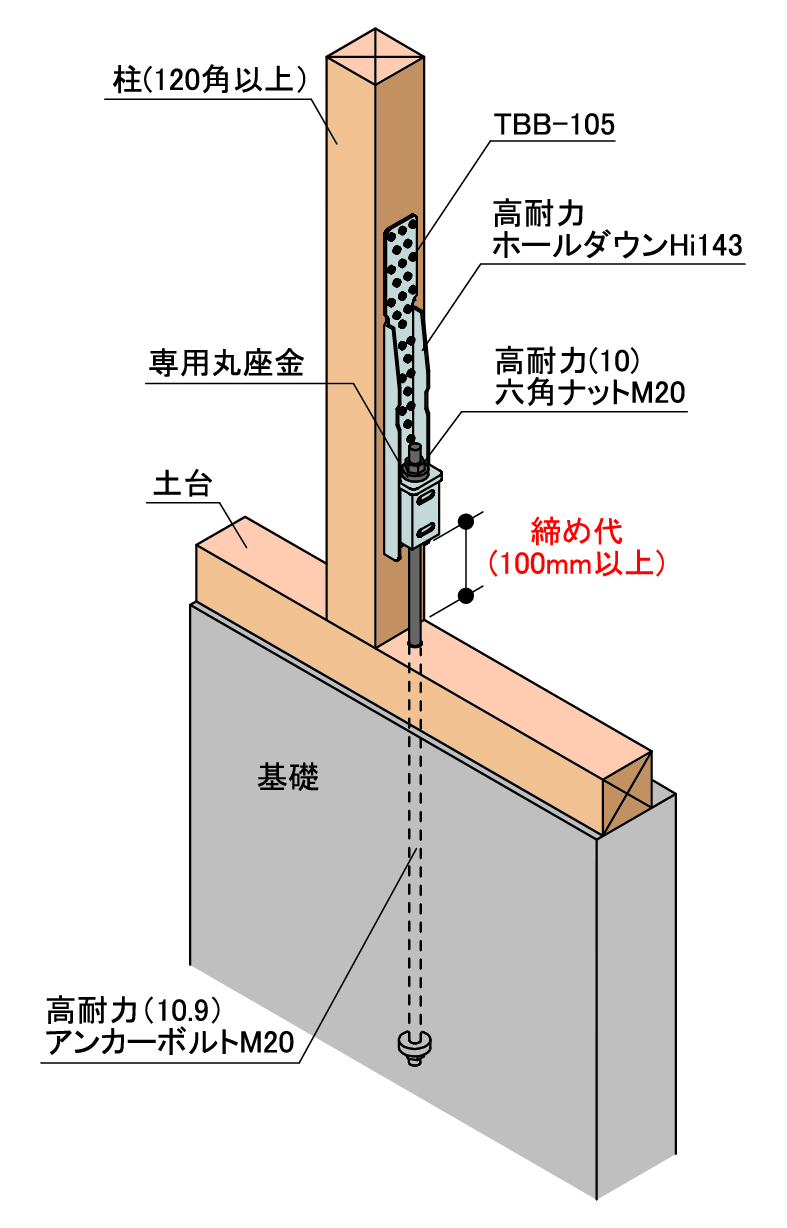

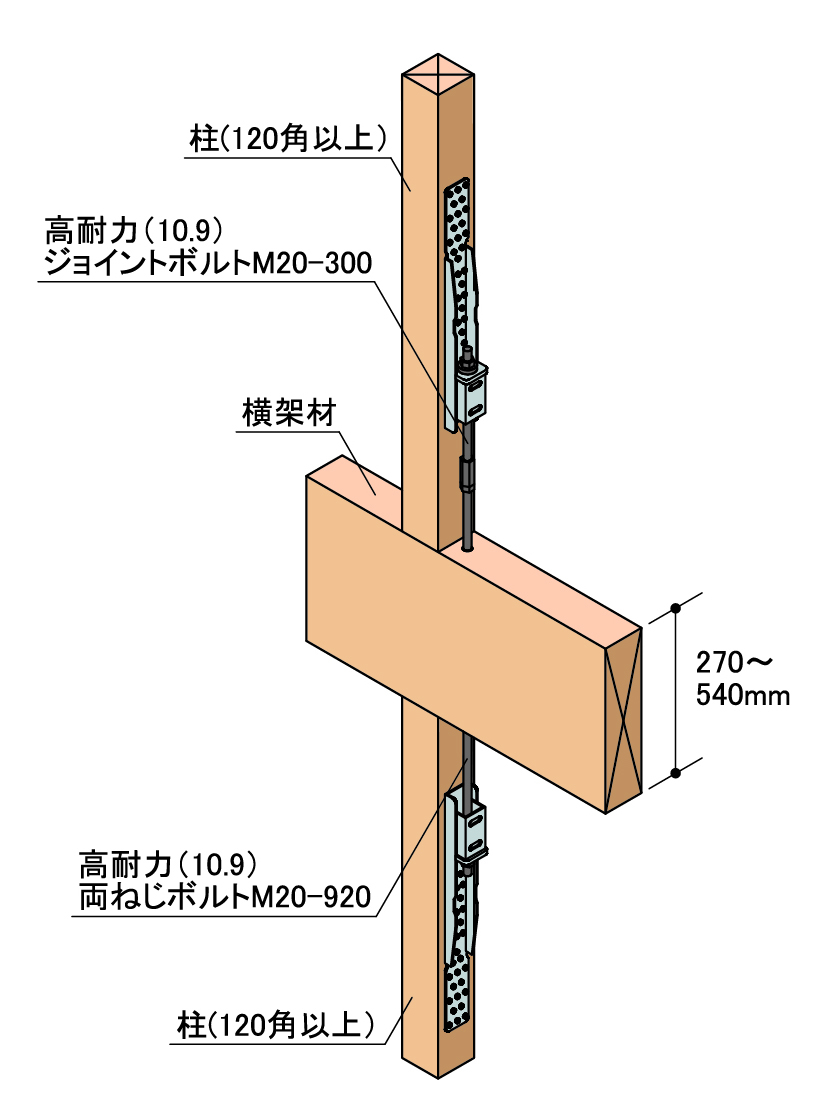

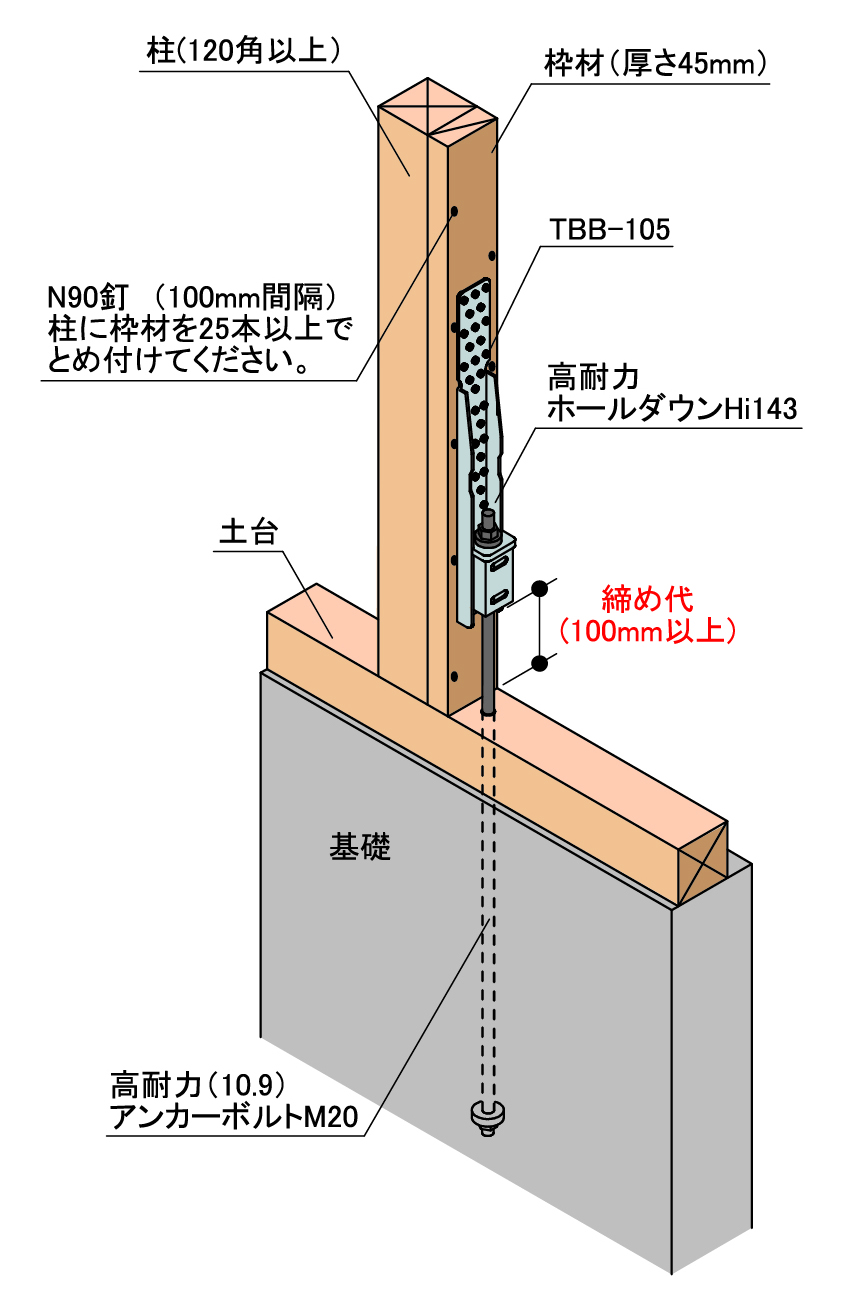

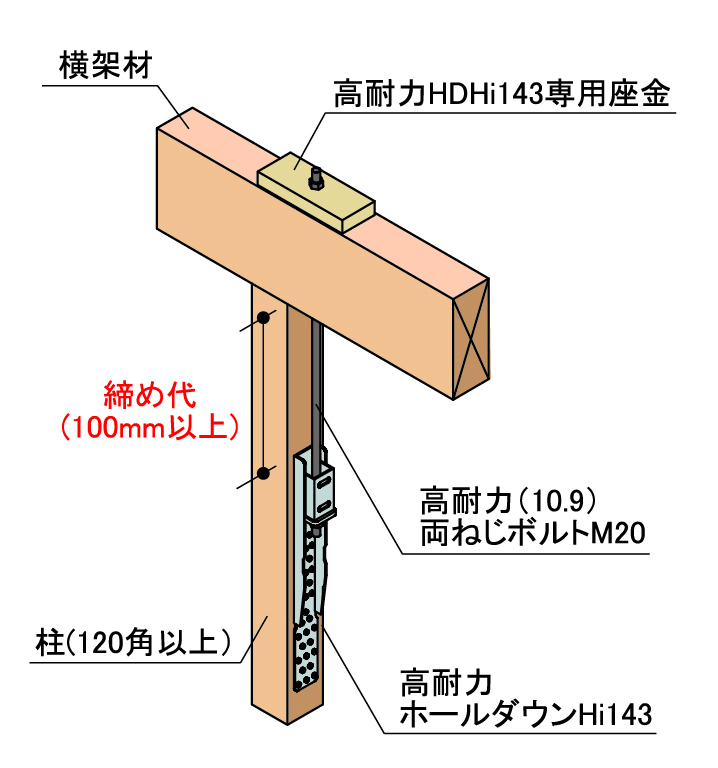

取付参考図
アンカーボルトの埋め込み深さ （コンクリート設計基準強度21N/mm2） | 基礎幅 | |
|---|---|---|
| 180mm | 200mm | |
| 埋め込み深さ（基礎天端－定着板） | 640mm | 550mm |
| アンカーボルト先端までの長さ | 690mm | 600mm |
| アンカーボルトの短期許容引張耐力 | 143.6kN | 144.4kN |
商品名 | サイズ | めり込み耐力 | 対応樹種類 |
|---|---|---|---|
| 高耐力ホールダウンHi143専用座金 | L220 | 145.2kN | べいまつ類対応 |
| L255 | 145.8kN | ひのき類対応 | |
| L330 | 145.2kN | すぎ類対応 |
仕様
| 種類 | サイズ | 商品コード | 梱包 | 付属金物 | 重量 （kg／個） | |
|---|---|---|---|---|---|---|
| 高耐力ホールダウンHi143 | 75×690×4.5(t) | AF4H9600 | 1個 | 専用丸座金1枚 専用角ビットビス | 5.0 | |

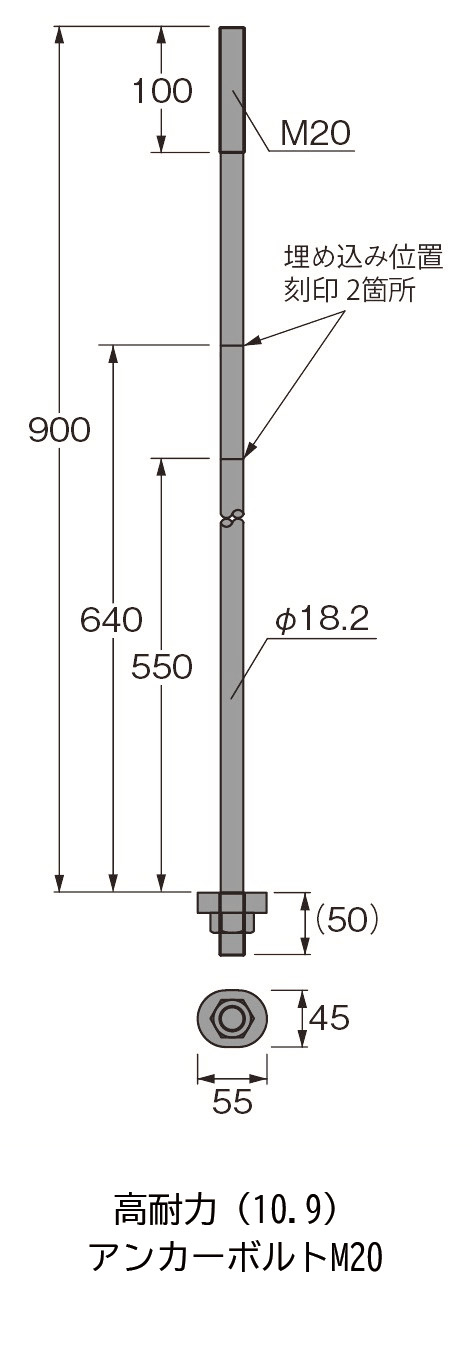

| 高耐力（10.9）アンカ－ボルトM20 | L=900 | AF6H5900 | 1本 | 高耐力（10）六角ナットＭ20 1個 | 2.3 | |

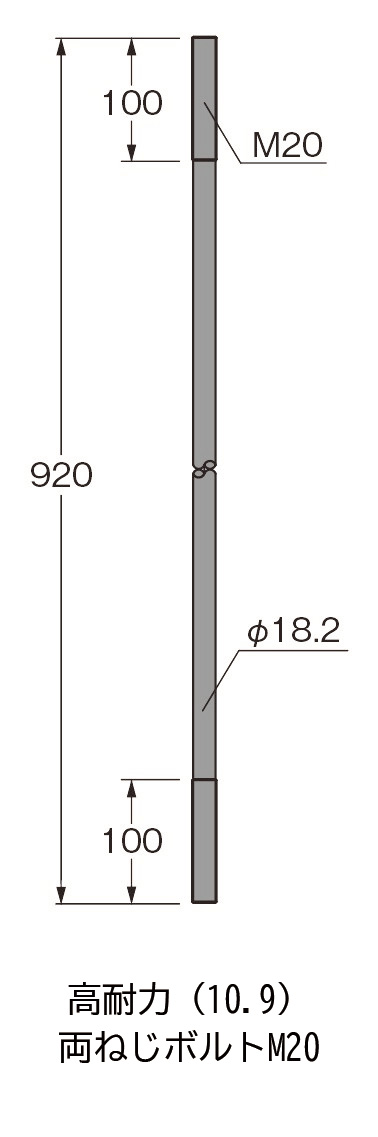

| 高耐力（10.9）両ネジボルトM20 | L=920 | AF6H5700 | 1本 | 高耐力（10）六角ナットＭ20 2個 | 2.0 | |

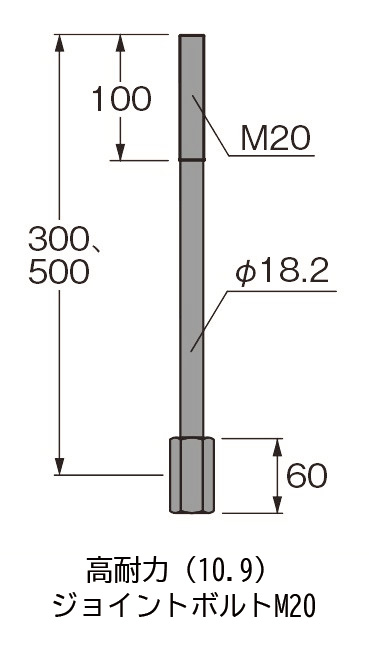

高耐力（10.9）ジョイントボルトM20 | L=300 | AF6H5200 | 1本 | 高耐力（10）六角ナットＭ20 1個 高耐力（10）高ナットM20 1個 | 0.9 | |
| L=500 | AF6H5300 | 1本 | 1.3 | |||

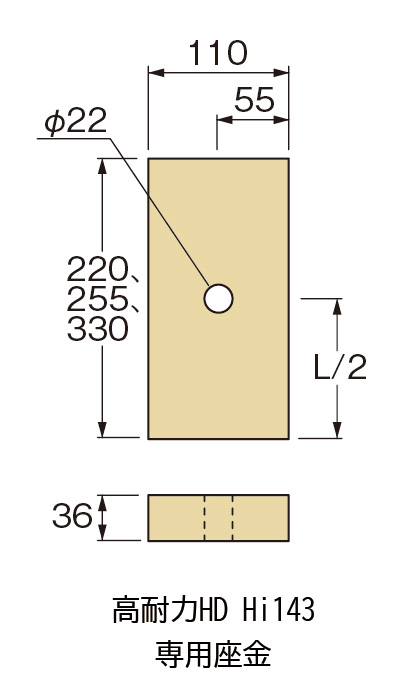

高耐力HD Hi143専用座金 | L220 | 220×110×36(t) | AF6H3300 | 1枚 | － | 6.8 |
L255 | 255×110×36(t) | AF6H3400 | 7.9 | |||
L330 | 330×110×36(t) | AF6H3500 | 10.2 | |||
| 高耐力ホールダウンHi143 | 材質 | 板部 | JIS G 3101 SS400 |
|---|---|---|---|
| U部 | |||
| 表面処理 | JIS H 8641（溶融亜鉛めっき） HDZT49 | ||
高耐力（10.9） アンカーボルトM20 | 材質 | ボルト | JIS B 1180及びJIS B 1051強度区分10.9に適合する炭素鋼 |
ナット | JIS B 1181及びJIS B 1052強度区分10に適合する炭素鋼 | ||
| 表面処理 | ラスパート処理 | ||
高耐力（10.9） 両ねじボルトM20 | 材質 | ボルト | JIS B 1180及びJIS B 1051強度区分10.9に適合する炭素鋼 |
ナット | JIS B 1181及びJIS B 1052強度区分10に適合する炭素鋼 | ||
| 表面処理 | ラスパート処理 | ||
高耐力（10.9） ジョイントボルトM20 | 材質 | ボルト | JIS B 1180及びJIS B 1051強度区分10.9に適合する炭素鋼 |
ナット | JIS B 1181及びJIS B 1052強度区分10に適合する炭素鋼 | ||
| 表面処理 | ラスパート処理 | ||
高耐力HD Hi143専用座金 | 材質 | JIS G 3106 SM490A | |
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8 CM2C | ||
