用途・特長

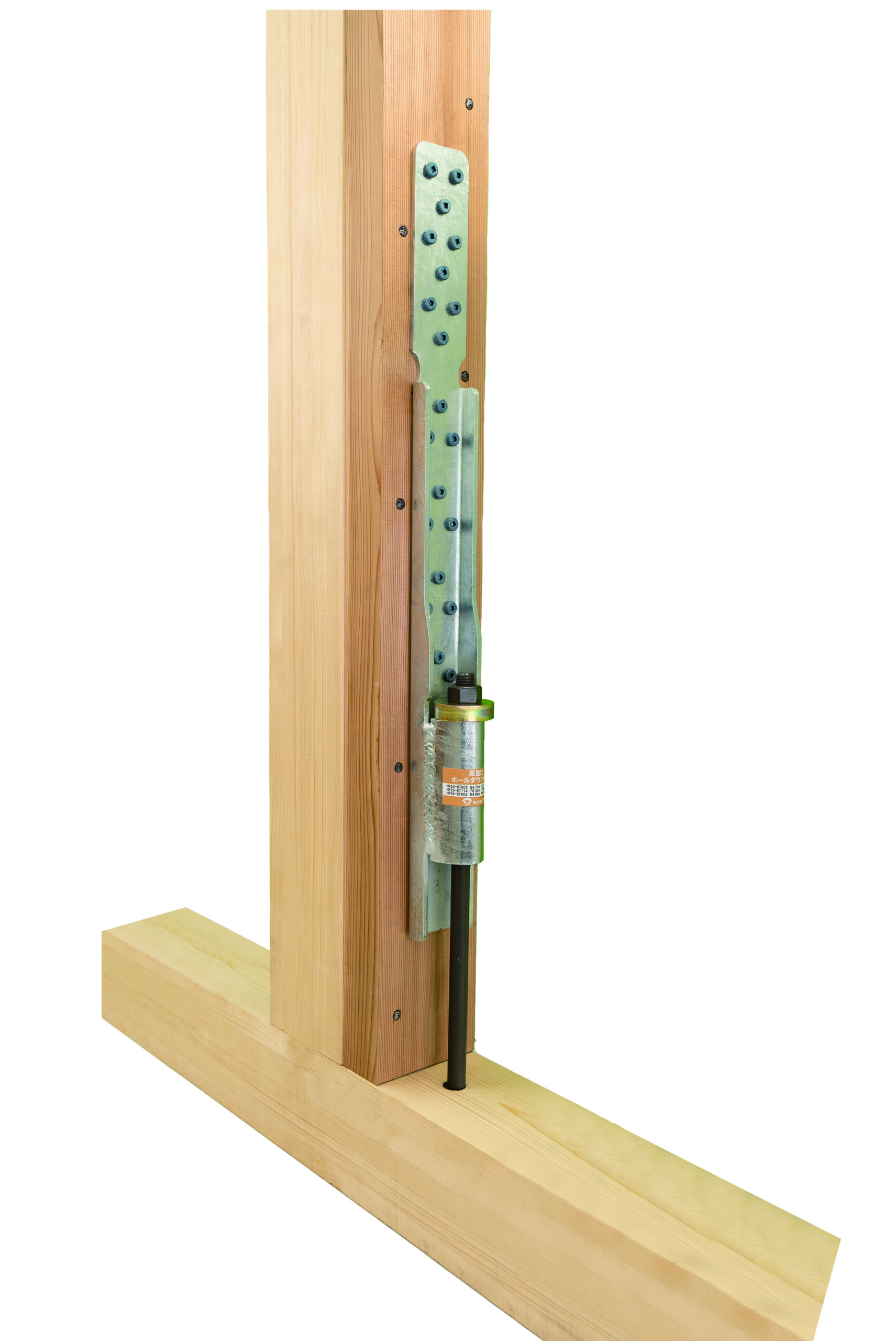

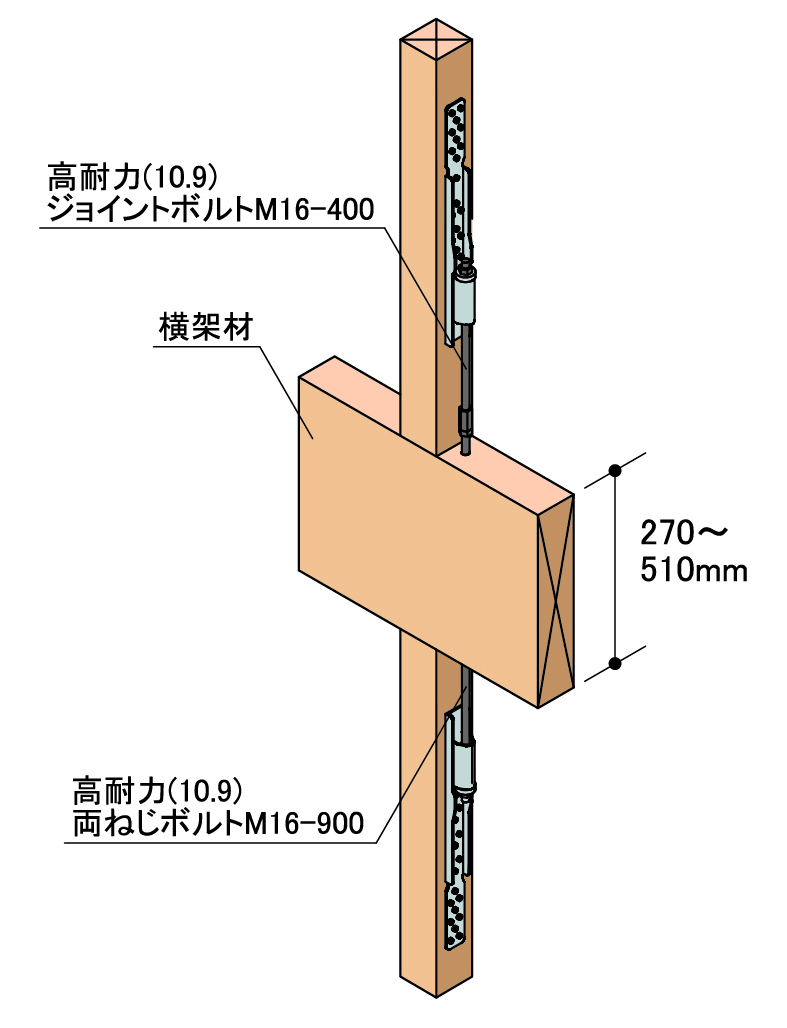

基礎と柱脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
①高耐力壁の連層に対応するホールダウン金物です。

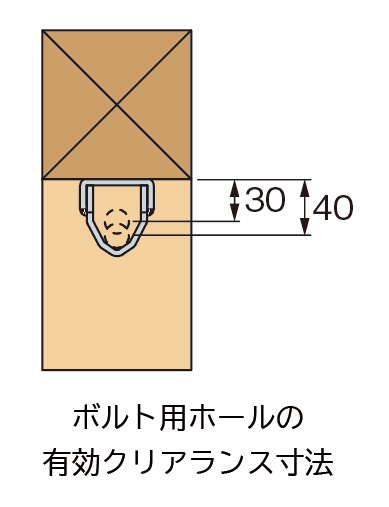

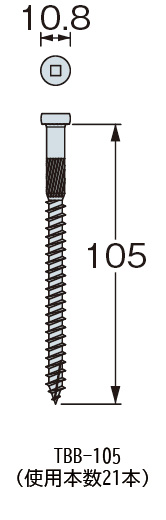

②45mmの枠材が取り付いた柱に同じ接合具TBB-105で施工することができます。
③柱の断面寸法105mm角に対応しています。
④スリム化と高耐力を実現させました。
⑤ハウスプラス住宅保証(株）による接合部金物試験済商品です。
⑥ホールダウン金物及び専用アンカーボルト、専用ボルト類、座金は受注生産品です。
ご注文の際に在庫・納期をお問合わせください。

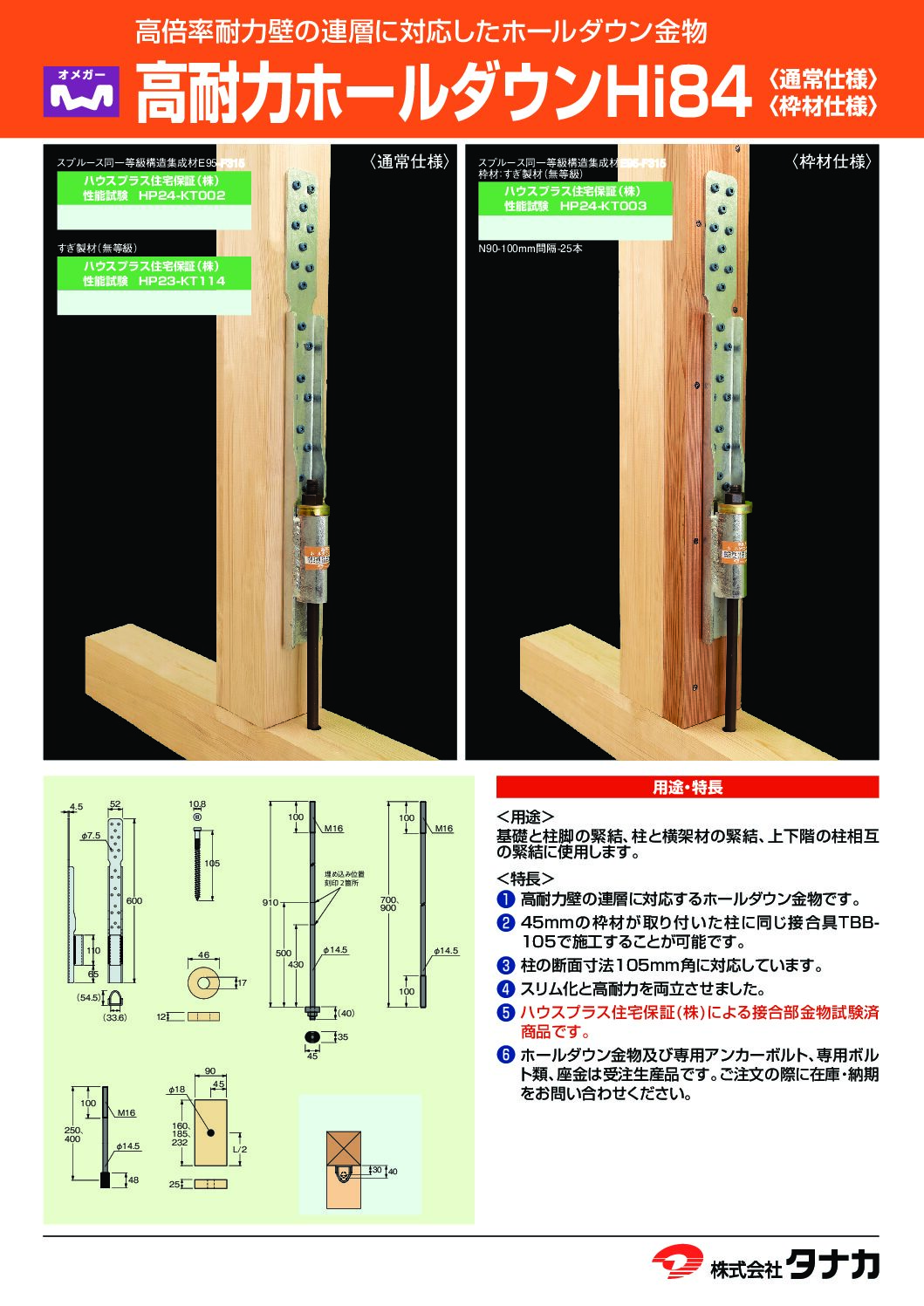

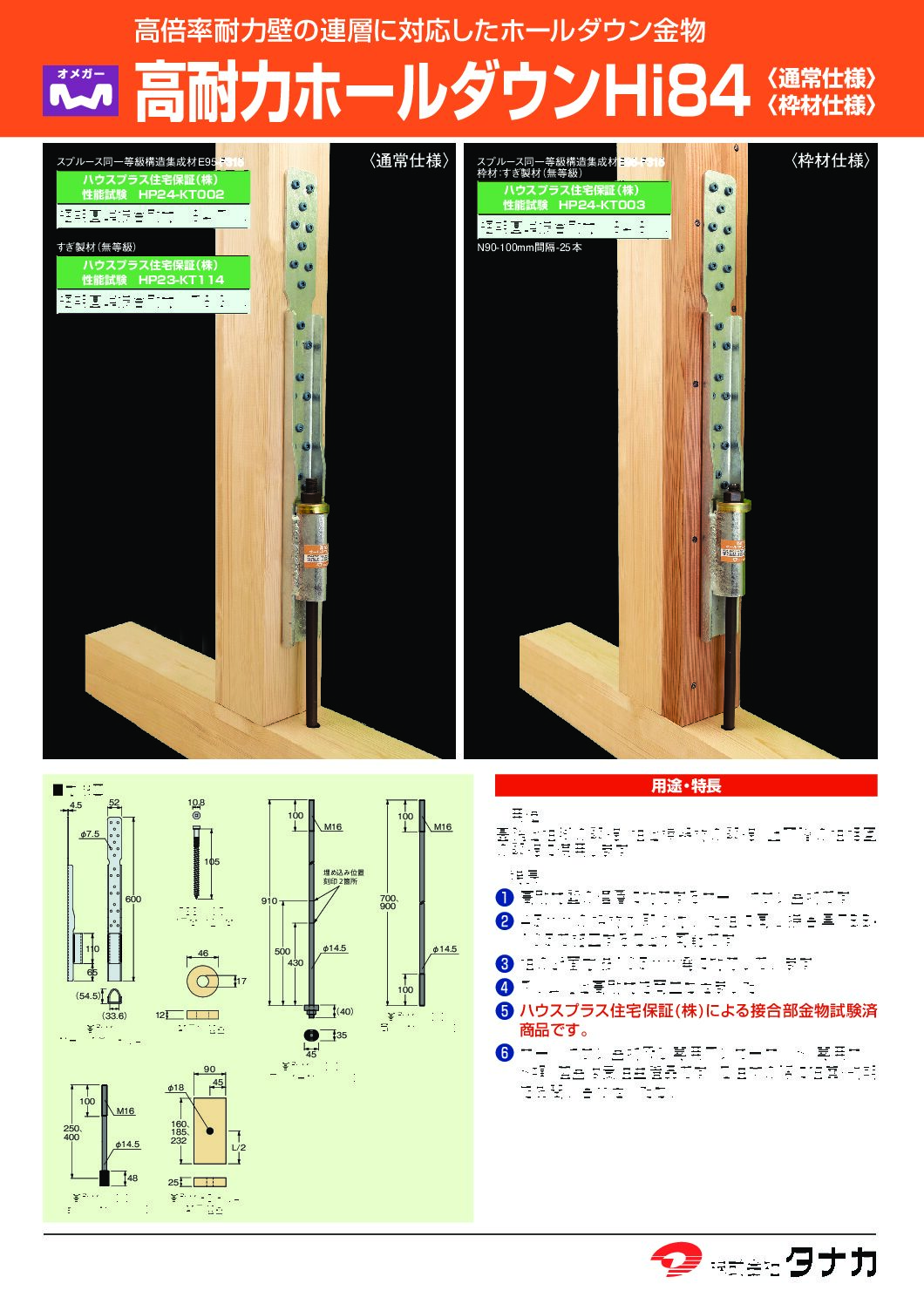

各種ダウンロード
取付参考図
CAD
●高耐力ホールダウンHi84-取付図(CAD一式) ●高耐力ホールダウンHi84-製品図(CAD一式) ●高耐力ホールダウンHi84-参考標準図Ver1.0
性能試験

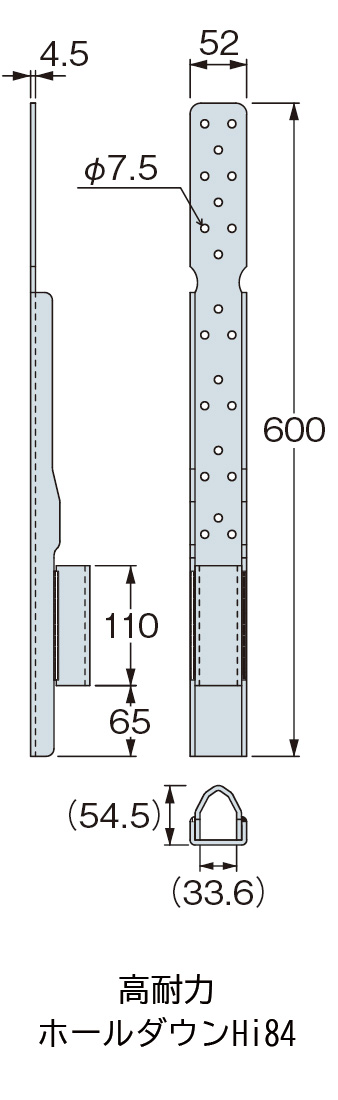

寸法図

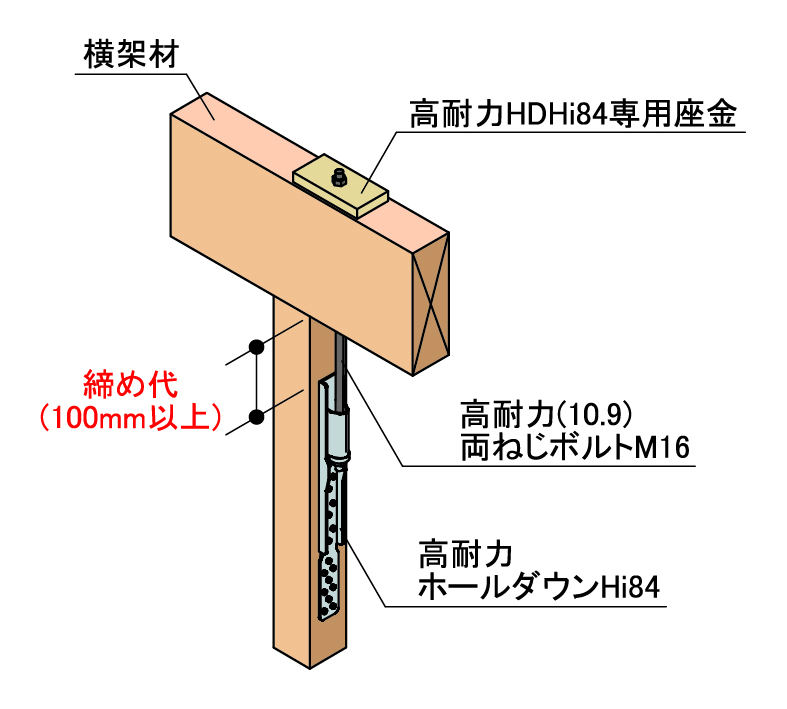

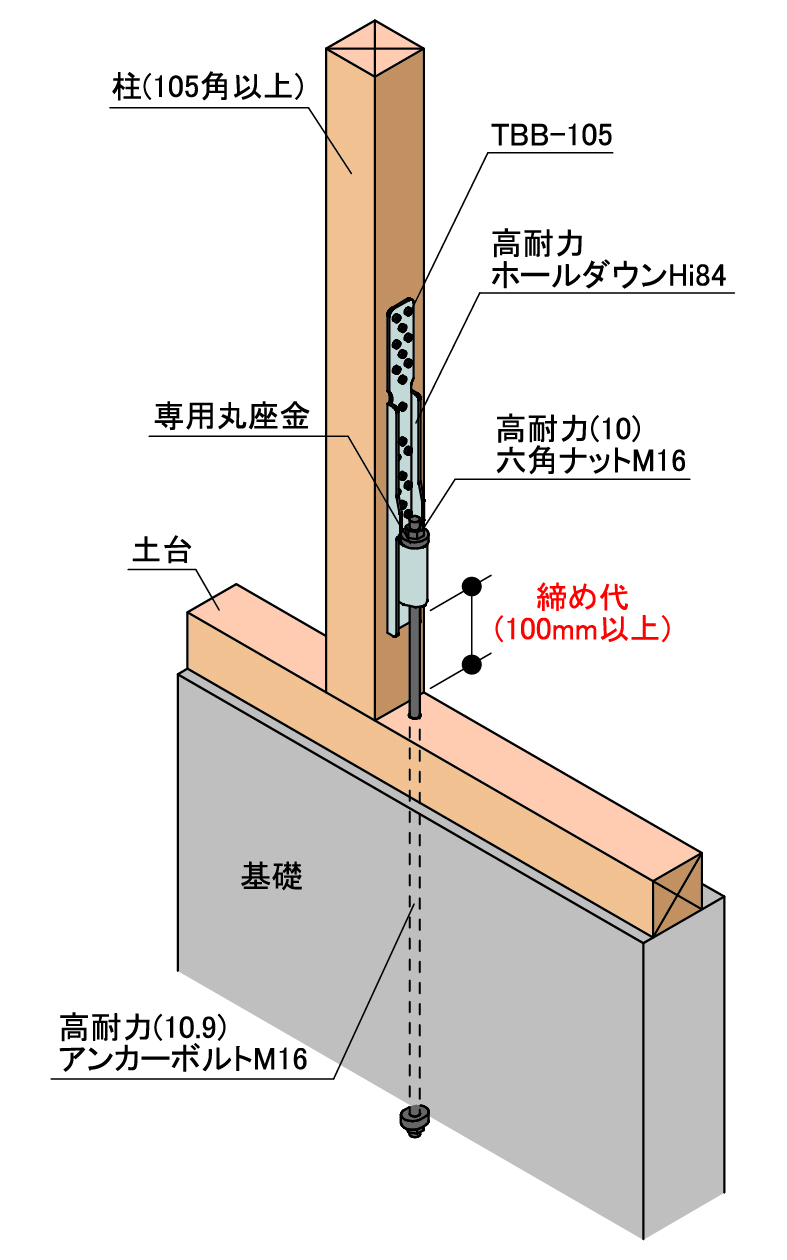

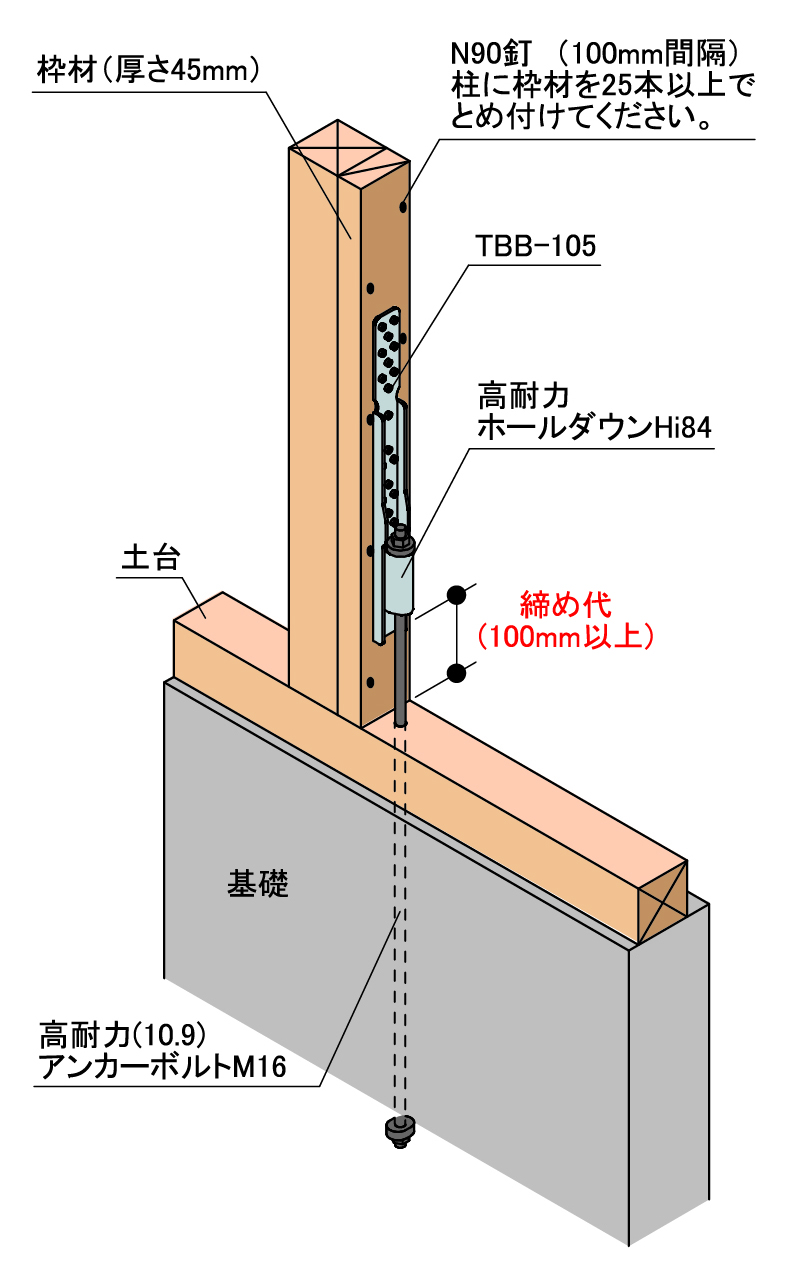

取付参考図
アンカーボルトの埋め込み深さ （コンクリート設計基準強度21N/mm2） | 基礎幅 | |
|---|---|---|
| 150mm | 180mm | |
| 埋め込み深さ（基礎天端－定着板） | 430mm | 310mm |
| アンカーボルト先端までの長さ | 470mm | 350mm |
| アンカーボルトの短期許容引張耐力 | 85.9kN | 85.2kN |
商品名 | サイズ | めり込み耐力 | 対応樹種類 |
|---|---|---|---|
| 高耐力ホールダウンHi84専用座金 | L160 | 86.4kN | べいまつ類対応 |
| L185 | 86.5kN | ひのき類対応 | |
| L232 | 83.5kN | すぎ類対応 |
仕様
| 種類 | サイズ | 商品コード | 梱包 | 付属金物 | 重量 （kg／個） | |
|---|---|---|---|---|---|---|

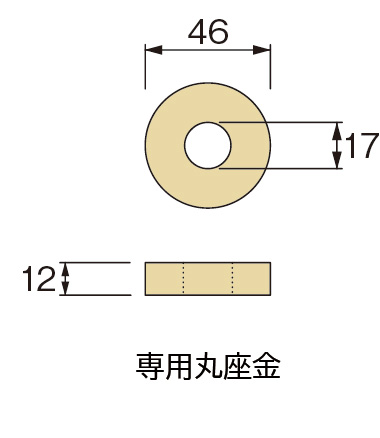

| 高耐力ホールダウンHi84 | 52×600×4.5(t) | AF4H9500 | 1個 | 専用丸座金1枚 専用角ビットビス | 2.8 | |

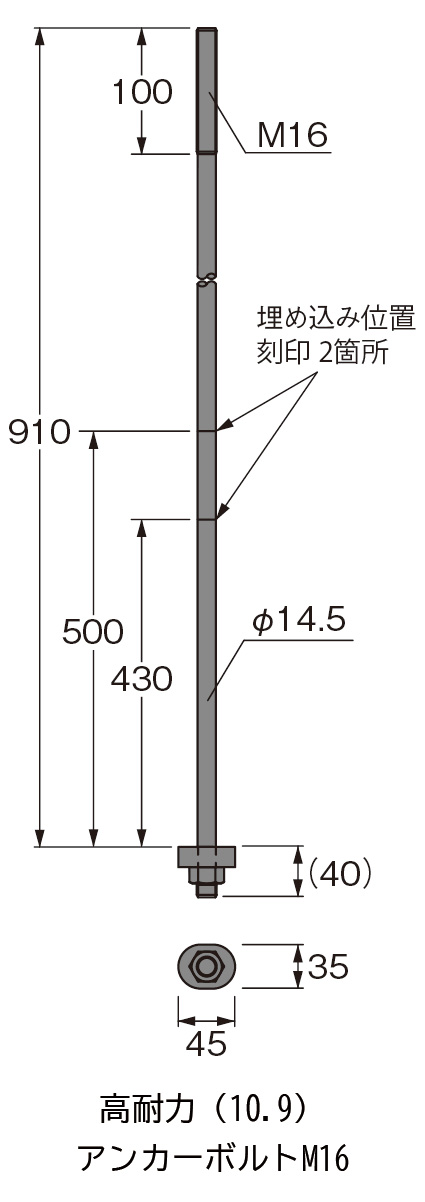

| 高耐力（10.9）アンカ－ボルトM16 | L=910 | AF6H5800 | 1本 | 高耐力（10）六角ナットＭ16 1個 | 1.5 | |

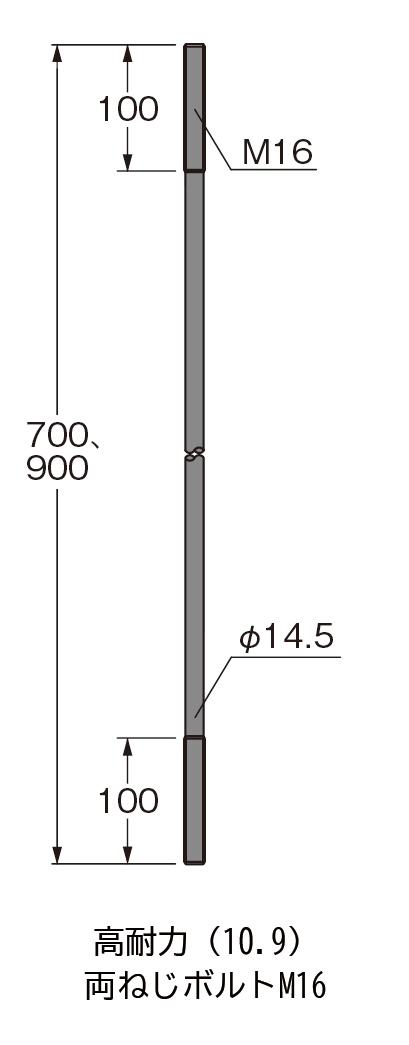

| 高耐力（10.9）両ネジボルトM16 | L=700 | AF6H5500 | 1本 | 高耐力（10）六角ナットＭ16 2個 | 1.0 | |
| L=900 | AF6H5600 | 1本 | 1.3 | |||

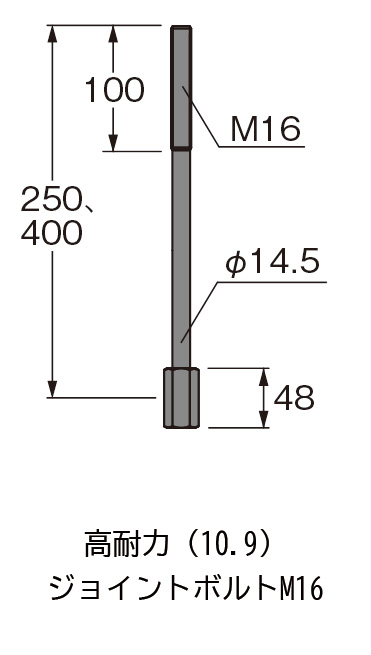

高耐力（10.9）ジョイントボルトM16
| L=250 | AF6H5000 | 1本 | 高耐力（10）六角ナットＭ16 1個 高耐力（10）高ナットM16 1個 | 0.5 | |
| L=400 | AF6H5100 | 1本 | 0.7 | |||

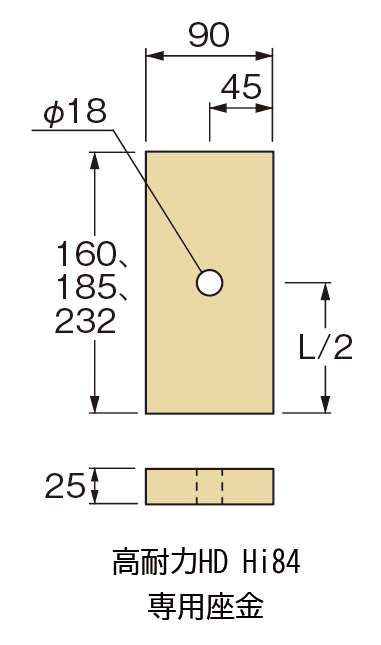

高耐力HD Hi84専用座金 | L160 | 160×90×25(t) | AF6H3000 | 1枚 | － | 2.8 |
L185 | 185×90×25(t) | AF6H3100 | 3.3 | |||
L232 | 232×90×25(t) | AF6H3200 | 4.1 | |||
| 高耐力ホールダウンHi84 | 材質 | 板部 | JIS G 3101 SS400 |
|---|---|---|---|
| U部 | |||
| 表面処理 | JIS H 8641（溶融亜鉛めっき） HDZT49 | ||
高耐力（10.9） アンカーボルトM16 | 材質 | ボルト | JIS B 1180及びJIS B 1051強度区分10.9に適合する炭素鋼 |
ナット | JIS B 1181及びJIS B 1052強度区分10に適合する炭素鋼 | ||
| 表面処理 | ラスパート処理 | ||
高耐力（10.9） 両ねじボルトM16 | 材質 | ボルト | JIS B 1180及びJIS B 1051強度区分10.9に適合する炭素鋼 |
ナット | JIS B 1181及びJIS B 1052強度区分10に適合する炭素鋼 | ||
| 表面処理 | ラスパート処理 | ||
高耐力（10.9） ジョイントボルトM16 | 材質 | ボルト | JIS B 1180及びJIS B 1051強度区分10.9に適合する炭素鋼 |
ナット | JIS B 1181及びJIS B 1052強度区分10に適合する炭素鋼 | ||
| 表面処理 | ラスパート処理 | ||
高耐力HD Hi84専用座金 | 材質 | JIS G 3106 SM490A | |
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8 CM2C | ||
