用途・特長
水平構面の床倍率及び勾配屋根の屋根倍率を確保できる木造用の鋼製ブレースです。

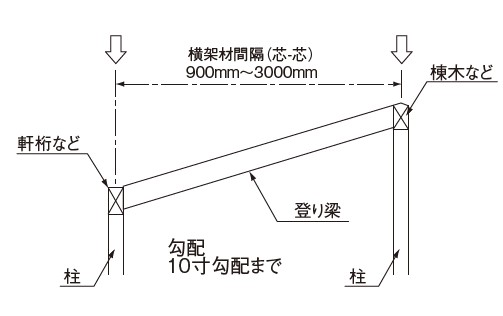

- 横架材間隔0.9〜3.0ｍに対応した床倍率及び屋根倍率を確保できる鋼製ブレースです。（構面形状比１:１〜1：2の範囲内）
- 適用範囲内の任意の床組（屋根）の床倍率（屋根倍率）を床倍率（屋根倍率）一覧表から選択できます。
- ビスどめで既存の軸組に後から取り付けできるため、リフォームにも最適です。
- 構造用合板など、平成13年国土交通省告示第1347号に定める床組を併用する場合は、それぞれの倍率を加算することができます。
- ハウスプラス確認検査(株)による評価を受けています。
各種ダウンロード
取付参考図
CAD
●勾配用オメガメタルブレース_参考標準図Ver1.1 ●勾配用オメガメタルブレース端部金物-製品図
性能試験
●ハウスプラス確認検査（株） 勾配用オメガメタルブレース評価報告書(抜粋)
その他
端部金物納まり図
取付参考図
施工マニュアル動画
注意事項
- 腐朽、腐食、湿った木材への取り付けは避けてください。
- ブレースは必ず「たすき掛け」で使用してください。
※ブレースはオメガメタルブレース＜壁用・水平用＞のブレースセットを使用してください。 - 横架材同士の接合部には床倍率に合わせた接合金物（羽子板ボルト、短冊等）で接合してください。
- 横架材間隔及び形状比が適用範囲を超えるものについては、評価対象外となり使用できません。
- 堅木、木材のフシ部分へのビスの施工の際は、下穴をあけてからねじ込んでください。
仕様
| ブレースセット | 寸法C （ボルト孔 芯-芯） | 商品コード （標準品） | ブレースの仕様 | 重量 （kg/セット） |
|---|---|---|---|---|
| AAセット | 1,610～2,030 | MBG20300 | 延長仕様２ | 7.0 |
| BBセット | 1,993～2,203 | MBG22000 | 通常仕様 | 7.4 |
| CCセット | 2,193～2,403 | MBG24000 | 7.7 | |
| DDセット | 2,393～2,603 | MBG26000 | 8.0 | |
| EEセット | 2,593～2,803 | MBG28000 | 延長仕様１ | 8.4 |
| FFセット | 2,793～3,003 | MBG30000 | 8.8 | |
| GGセット | 2,993～3,203 | MBG32000 | 9.0 | |
| HHセット | 3,193～3,403 | MBG34000 | 9.3 | |
| II セット | 3,393～3,813 | MBG38100 | 延長仕様２ | 10.2 |
| JJセット | 3,793～4,213 | MBG42100 | 10.8 | |
| KKセット | 4,193～4,613 | MBG46100 | 11.3 | |
| LLセット | 4,593～5,013 | MBG50100 | 11.9 | |
| MMセット | 4,993～5,413 | MBG54100 | 12.6 |
| ブレースセット | 寸法C （ボルト孔 芯-芯） | 商品コード （受注生産品） | ブレースの仕様 | 重量 （kg/セット） |
|---|---|---|---|---|
| NNセット | 5,393～5,813 | MBG58100 | 延長仕様２ | 13.6 |
| OOセット | 5,793～6,213 | MBG62100 | 14.1 | |
| PPセット | 6,193～6,613 | MBG66100 | 14.6 | |
| QQセット | 6,593～7,013 | MBG70100 | 15.2 | |
| RRセット | 6,993～7,413 | MBG74100 | 15.7 | |
| SSセット | 7,393～7,813 | MBG78100 | 16.3 | |
| XXセット | 1,380～1,610 | MBG16100 | 通常仕様 | 6.5 |
| YYセット | 1,150～1,380 | MBG13800 | 6.2 | |
| ZZセット | 920～1,150 | MBG11500 | 5.9 | |
| ※受注数量によっては、お時間をいただく場合がありますのでご了承ください。 | ||||
| 材質 | 端部金物 SS400（JIS G 3101） |
|---|---|
| ブレース用羽子板ボルト SS400（JIS G 3101） | |
| 表面処理 | 端部金物 Ep-Fe/Zn-Fe5（JIS D 0201） 亜鉛・鉄合金めっき |
| ブレース用羽子板ボルト Ep-Fe/Zn-Fe5（JIS D 0201） 亜鉛・鉄合金めっき |
「勾配用オメガメタルブレース」の詳細については「勾配用オメガメタルブレース設計技術マニュアル」がございます。
（お問い合わせはCSセンター 0120-558-313）
