座金

ゴム付き丸座金〈 TN-フレックス〉

  • オメガー
  • 性能試験済

用途・特長

羽子板ボルト、アンカーボルト、その他のボルトの締め付け部分に丸座金として使用します。
①天然ゴムの弾性力により乾燥による木やせ、木のヘタリによるゆるみを抑えます。
②振動吸収力により衝撃などから生じる座金の木材へのくい込みを防ぎます。
③座金にゴムを使用することにより気密性がアップしました。

各種ダウンロード

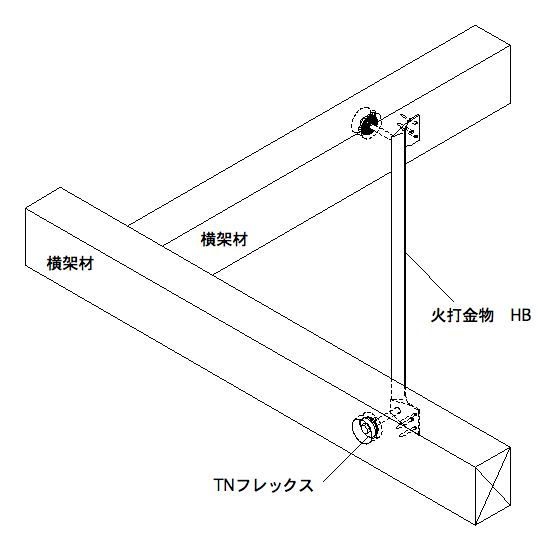

取付参考図

  • ●TN-フレックス-取付図

  • ●TN-フレックス-製品図

CAD

  • ●TN-フレックス-取付図

  • ●TN-フレックス-製品図

性能試験

  • ●ハウスプラス確認検査(株) HP13-KT133

  • ●ハウスプラス確認検査(株) HP13-KT133
    表紙+全文

その他

  • ●めり込み耐力計算書
    TN-フレックス

寸法図

仕様

サイズ(mm)商品コード梱包(1ケース)

重量

(kg/ケース)

16.5×φ45BMG00100300個(50個入箱×6)22.4



材質座金部 JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC
ゴム部 天然ゴム
表面処理JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2 C
