火打金物・たる木固定金物

オメガ火打600 ボルトタイプ

  • オメガー
  • 性能試験済

用途・特長

床組および小屋組の隅角部の補強として使用します。土台用火打としても使用できます。
①Z火打HB約2kgに対し当商品は約1.2kgと軽量です。
②製品形状はプレス加工による一体成型により、軽量にして必要十分な強度を確保しました。
③ふんばり寸法が600mmのため、Z火打に比べ納まりがコンパクトになります。
④ハウスプラス確認検査(株)により、Z火打HBと同等以上の耐力を有する火打材として評価された商品です。

各種ダウンロード

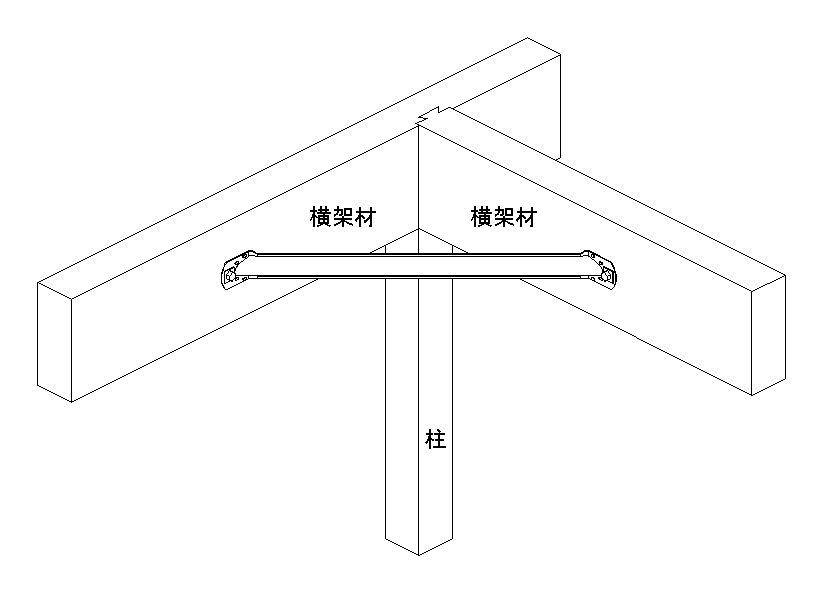

取付参考図

  • ●取付参考図オメガ火打600ボルトタイプ

CAD

  • ●CADデータ オメガ火打600 ボルトタイプ

性能試験

  • ●ハウスプラス確認検査(株) HP評価(木)-16-010

    HP評価

  • ●ハウスプラス確認検査(株) HP16-KT179

寸法図

  • 取付寸法図

取付参考図

施工方法

①隅角部の取り合う材の面から600mmの位置に墨付けをし、ボルト孔(φ15以下)をあけてください。
②火打本体のボルト孔を木材のボルト孔に合わせて六角ボルトM12および座金(別売品)に小型角座金(付属品)を介して締め付けてください。

(小型角座金は火打金物の座面の側に使用します。)
③付属の平釘ZF-55をハンマーで釘孔に打ち込み固定してください。

注意事項

  • 指定の用途以外には使用しないでください。
  • けが防止のため手袋等をはめて作業を行ってください。
  • 仮どめの状態、または取り付けた状態で本体に乗ったり、ぶら下がったりしないでください。
  • 高所作業をする場合は、安全帯を着用して施工してください。

仕様

サイズ(mm)商品コード梱包(1束)付属金物

重量

(kg/1束)

71×880. 4×1. 6(t )AA1066005本5本分小袋
小型角座金 W2.3×30(10枚)平釘 ZF-55(40本)
6.0



材質JIS G 3302(溶融亜鉛めっき鋼板)構造用 SGH490
表面処理溶融亜鉛めっき鋼板(Z27)

よくある質問

  • 使用するボルトに規定はありますか

    Z六角ボルトM12をご使用ください。ラグスクリューボルトはご使用いただけません。

  • 付属する小型角座金はどこに使用するのですか

    オメガ火打ち600ボルトタイプと六角ボルトM12が接する部分に使用してください。
