用途・特長
柱脚部の接合に使用します。
土台にはφ60の穴を縦にあけて施工します。
各種ダウンロード
CAD
●柱脚金物・土台継手

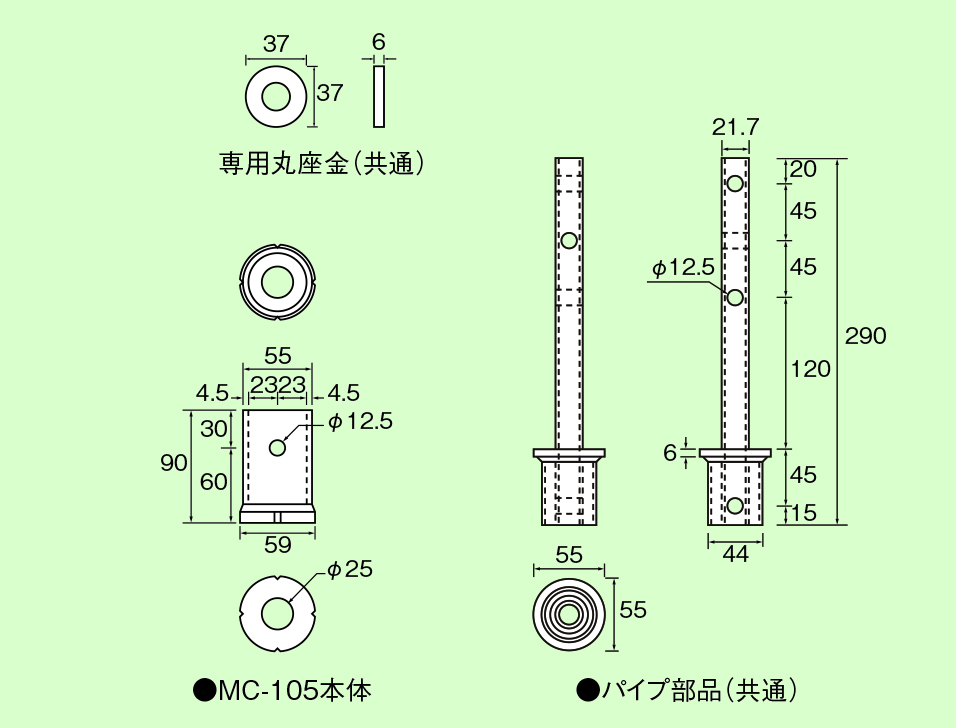

寸法図
仕様
●短期基準接合耐力
ハウスプラス確認検査（株）
（ ）は長期基準接合耐力
| 型番仕様 | ドリフトピン本数 | せん断耐力（kN） | 引張耐力（kN） | ||
|---|---|---|---|---|---|
| 通常 | HB | 通常 | HB | ||
| MC-105 | 4本 （柱3 土台1） | 6.6（3.6） | 5.6（3.0） | 46.6（25.6） | 40.4（22.2） |
| MC-120 | |||||
HB=ハイブリッド・ビーム
| 種類 | サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 |
|---|---|---|---|---|
| MC-105 | 335×φ59 | AM3C0500 | 5セット | 専用丸座金 （t 6×φ37）5枚 |
| MC-120 | 350×φ59 | AM3C0600 |
| 材質 | パイプ部（φ21.7）：JIS G 4053 SCM415 台座部本体（4.5mm厚）：JIS G 3445 STKM 12C 台座底板部（9.0mm厚）：JIS G 3131 SPHC 座金（6.0mm厚）：JIS G 3101 SS400相当 |
|---|---|
| 表面処理 | カチオン電着塗装 |
本体のみの梱包になります。ドリフトピン等の接合具は別途ご用意ください。
※詳細につきましては「SSマルチ技術資料」をご用意しております。
（お問い合わせはCSセンター 0120-558-313）
