T-WOOD FRAME/SSマルチ

登り梁受け金物NB

  • オメガー
  • WALLSTAT
  • 性能試験済

用途・特長

梁成150mm〜360mm、屋根勾配3.1寸〜10寸に対応します。
※屋根勾配3寸までは梁受け金物MHを使用します。

各種ダウンロード

CAD

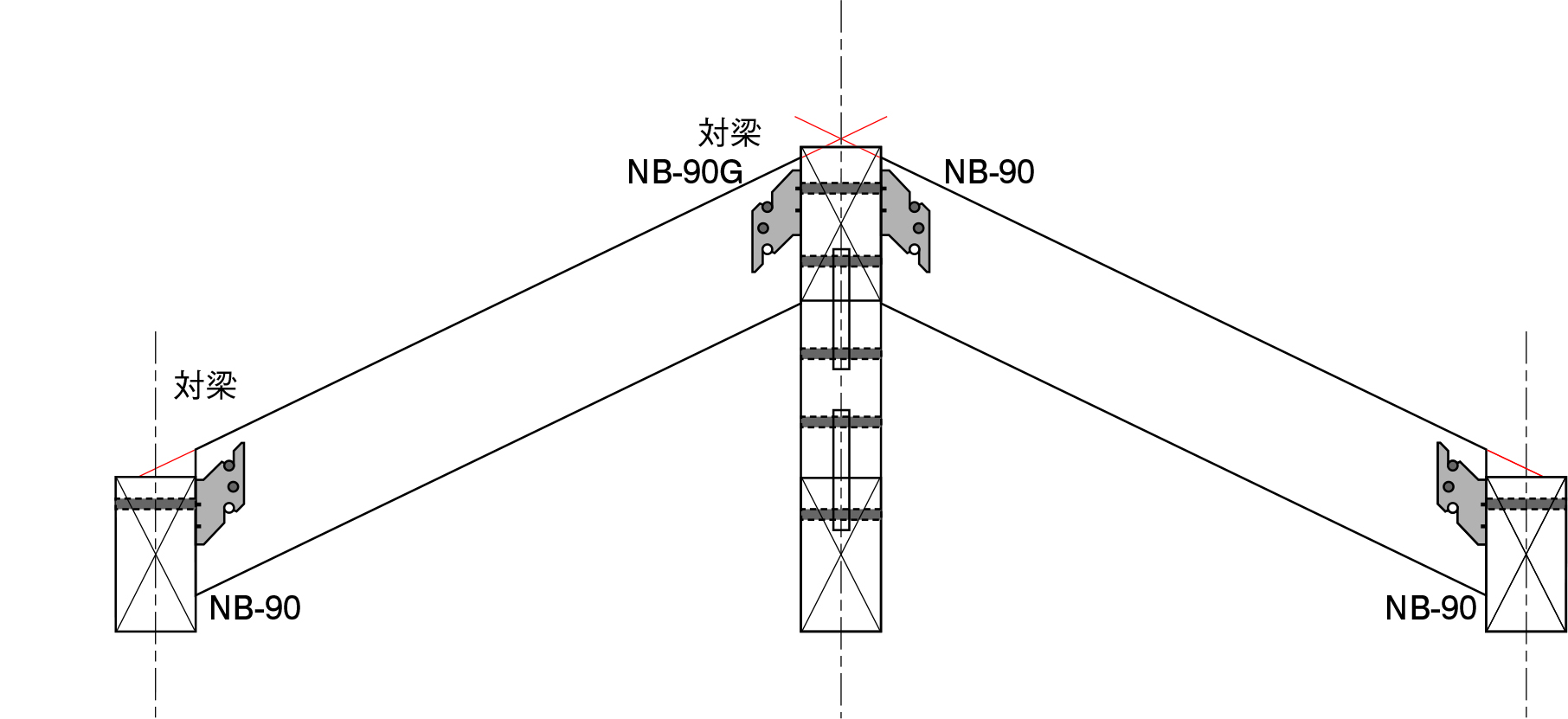

  • ●登り梁受金物

寸法図

取付参考図

仕様

●短期基準接合耐力

ハウスプラス確認検査(株)

( )は長期基準接合耐力

型番仕様略称対応梁成(mm)対応勾配(寸)せん断耐力(kN)引張耐力(kN)
NB-90、NB-90GN9、N9G150、1803.1~10.06.6(3.6)10.2(5.6)
NB-120、NB-120GN12、N12G210、24018.3(10.0)18.5(10.1)
NB-180、NB-180GN18、N18G270、30026.9(14.7)26.3(14.4)
NB-120+NB-120、NB-120G+NB-120GN1212、N1212G330、36039.5(21.7)35.0(19.2)

表中のせん断耐力は試験成績書の数値を1/2にして、金物1個あたりの耐力を算出しております。



種類サイズ(mm)商品コード梱包(1ケース)
NB-903.2×66×89.5AM3N090040個
NB-90GAM3N1000
NB-1203.2×66×119.5AM3N120030個
NB-120GAM3N1300
NB-1803.2×66×179.5AM3N180020個
NB-180GAM3N1900



材質JIS G 3302 SGH400
表面処理溶融亜鉛めっき(Z27)、カチオン電着塗装

本体のみの梱包になります。ドリフトピン等の接合具は別途ご用意ください。



※詳細につきましては「SSマルチ技術資料」をご用意しております。

(お問い合わせはCSセンター 0120-558-313)
