T-WOOD FRAME
T-WOOD FRAMEは、木造軸組構造内部に設置する柱梁フレームです。耐力壁と開口部を両立させることが可能です。特殊な部材を使用しない構成になっているため、作業に熟練度が必要なくスムーズに施工できます。
- BJC評定
用途・特長
①耐力壁の配置が困難な、狭小地の開口面や建物南側の窓部分などに取り付ける事により、車庫スペースや採光を確保できる開口部でありながら耐力壁のような剛性が確保できます。
②建物のバランスがとれるため間取りのプランニング自由度が広がります。
③在来軸組木造の新築建物に施工が可能です。
④軸組の柱間隔（スパン）は1,818mm～6,370mmまで対応が可能です。
各種ダウンロード
取付参考図
●T-WOOD FRAME_参考標準図Ver1.0
CAD
●T-WOOD FRAME_参考標準図Ver1.0
注意事項
①T-WOOD FRAMEは、ラーメン工法ではありません。在来軸組工法の柱・横架材と合わせてご使用ください。
②ご使用の際は、許容応力度計算が必要です。
③軸組梁からの鉛直荷重を負担することはできません。
④2階部分以上にはご使用できません。1階部分にご使用ください。また、建物斜め方向への配置はできません。X・Yいずれかの通りに配置してください。
⑤指定の用途以外には使用しないでください。
⑥けが防止のため手袋等をはめて作業を行ってください。
⑦詳細につきましては、「T-WOOD FRAME技術資料」及び「フレーム耐力計算用エクセル」をご用意しております。
（お問い合わせはCSセンター 0120-558-313） cs@tanakanet.co.jp
仕様
■ T-WOOD FRAME セット内容一覧
※セット名=105（材幅）-11S（使用ラグスクリューの本数）
| セット名 | 商品コード | セット内容 | 重量 （㎏/セット） | ||
|---|---|---|---|---|---|
| Aセット （TF補強鋼板セット） | Bセット （TF柱脚金物セット） | Cセット 共通 （MH-180セット） | |||

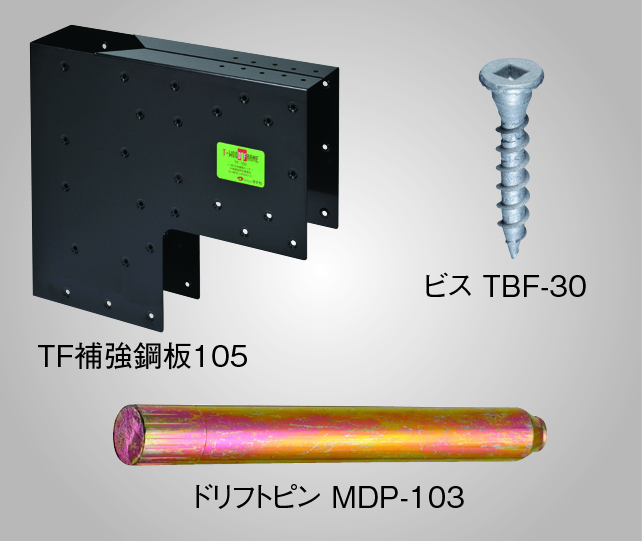

| 105-11S | WF101100 | TF補強鋼板105 2個 ビスTBF-30 140本 ラグスクリューL-300 11本 SW付丸座金 11枚 ドリフトピンMDP-103 6本 | TF柱脚金物105用 2個 ドリフトピンMDP-103 8本 角座金W9×80角 4枚 | MH-180 2個 中ボルトL-210 6本 SW付丸座金 6枚 | 33.7 |
| 105-13S | WF101300 | TF補強鋼板105 2個 ビスTBF-30 140本 ラグスクリューL-300 13本 SW付丸座金 13枚 ドリフトピンMDP-103 6本 | 34.3 | ||
| 105-15S | WF101500 | TF補強鋼板105 2個 ビスTBF-30 140本 ラグスクリューL-300 15本 SW付丸座金 15枚 ドリフトピンMDP-103 6本 | 34.9 | ||
| 105-17S | WF101700 | TF補強鋼板105 2個 ビスTBF-30 140本 ラグスクリューL-300 17本 SW付丸座金 17枚 ドリフトピンMDP-103 6本 | 35.5 | ||
| 120-11S | WF121100 | TF補強鋼板120 2個 ビスTBF-30 140本 ラグスクリューL-300 11本 SW付丸座金 11枚 ドリフトピンMDP-118 6本 | TF柱脚金物120用 2個 ドリフトピンMDP-118 8本 角座金W9×80角 4枚 | 36.1 | |
| 120-13S | WF121300 | TF補強鋼板120 2個 ビスTBF-30 140本 ラグスクリューL-300 13本 SW付丸座金 13枚 ドリフトピンMDP-118 6本 | 36.7 | ||
| 120-15S | WF121500 | TF補強鋼板120 2個 ビスTBF-30 140本 ラグスクリューL-300 15本 SW付丸座金 15枚 ドリフトピンMDP-118 6本 | 37.3 | ||
| 120-17S | WF121700 | TF補強鋼板120 2個 ビスTBF-30 140本 ラグスクリューL-300 17本 SW付丸座金 17枚 ドリフトピンMDP-118 6本 | 38.0 | ||
■ セット選択方法
スパン（軸組柱芯間距離）、建設地の基準風速を検討し、下表より1フレームあたりのラグスクリューの本数を決定してください。基準風速は建設地の自治体にご確認ください。
| V0 （m/s） | スパン［軸組柱芯間距離］（m） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.820 | 2.275 | 2.730 | 3.185 | 3.640 | 4.095 | 4.550 | 5.005 | 5.460 | 5.915 | 6.370 | |
| 32 | 11本 | 11本 | 11本 | 11本 | 11本 | 11本 | 13本 | 13本 | 13本 | 13本 | 13本 |
| 34 | 11本 | 11本 | 11本 | 11本 | 11本 | 11本 | 13本 | 13本 | 13本 | 13本 | 13本 |
| 36 | 11本 | 11本 | 11本 | 11本 | 11本 | 11本 | 13本 | 13本 | 13本 | 15本 | 15本 |
| 38 | 11本 | 11本 | 11本 | 11本 | 11本 | 11本 | 13本 | 13本 | 15本 | 15本 | 17本 |
| 40 | 11本 | 11本 | 11本 | 11本 | 11本 | 13本 | 13本 | 15本 | 17本 | 17本 | － |
●フレーム柱1本あたりラグスクリューは４本配置する。 ●フレーム梁に配置するラグスクリューは均等に配置する。
●スパンが表中の値の中間の場合、スパンを表中の値に切り上げて読み取る。
■ 各金物の材質・表面処理一覧
| TF補強鋼板 | TF柱脚金物 | ||
|---|---|---|---|
| 材質 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC | 材質 | JIS G 3131（熱間圧延軟鋼板及び鋼帯） SPHC |
| 表面処理 | Z27+カチオン電着塗装 | 表面処理 | JIS H 8641（溶融亜鉛めっき）HDZ 50 |
| ラグスクリュー L-300 | 角座金W9×80角 | ||
| 材質 | SAE 1008 相当 | 材質 | JIS G 3131 SPHC 又はJIS G 3141 SPCC |
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C | 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
| SW付丸座金 | SSマルチ MH-180 | ||
| 材質 | JIS G 3131（熱間圧延軟鋼板及び鋼帯） SPHC | 材質 | JIS G 3302 構造用 SGH400 |
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C | 表面処理 | Z27+カチオン電着塗装 |
| ドリフトピン MDP | 中ボルトL-210 | ||
| 材質 | JIS G 3305 SWRM 8 | 材質 | JIS B 1180（強度区分4.6又は4.8を満足する炭素鋼） |
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C | 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
