用途・特長
①ABM10Zは軒天材14mm対応、BM10Zは軒天材12mm対応商品になります。

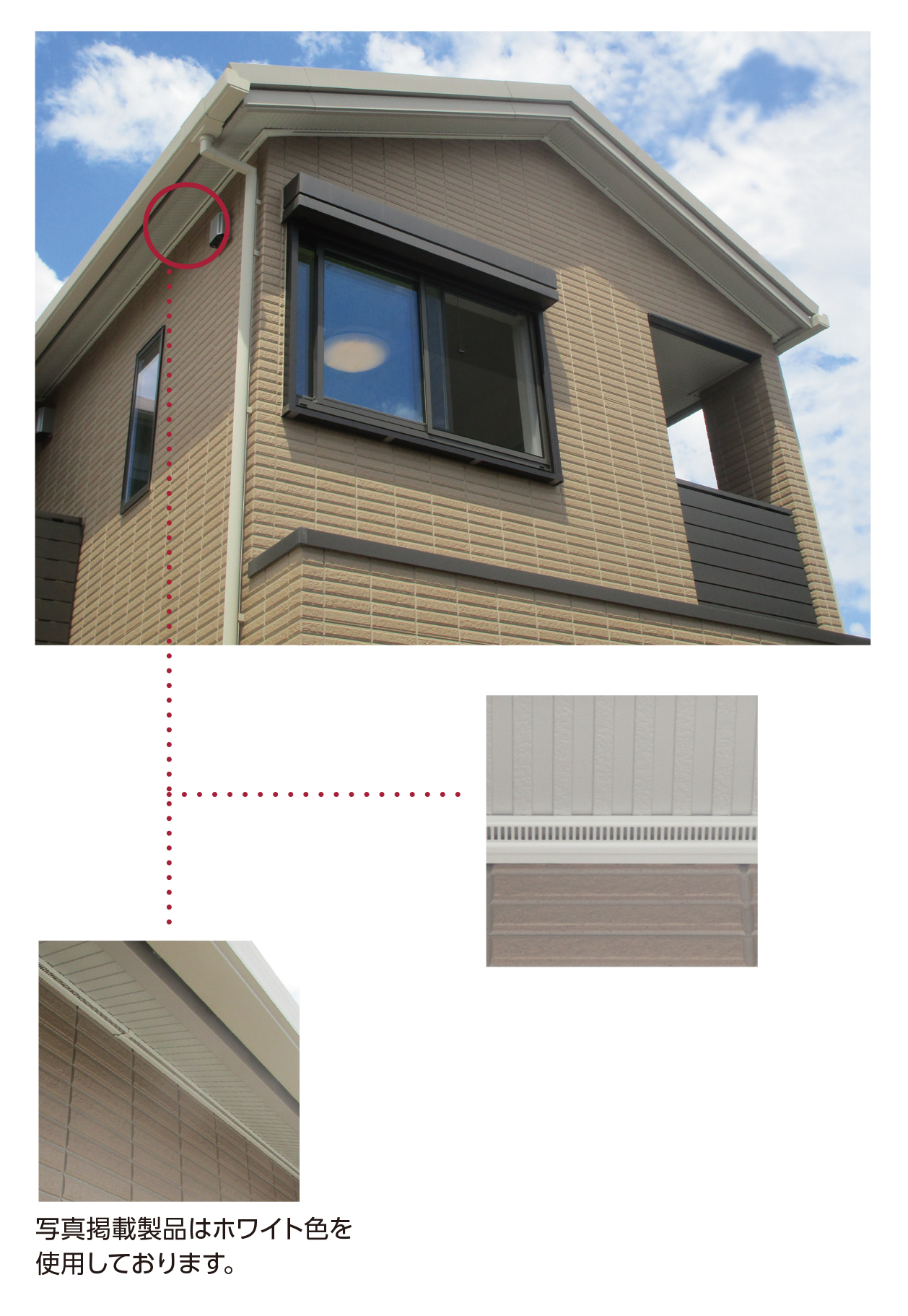

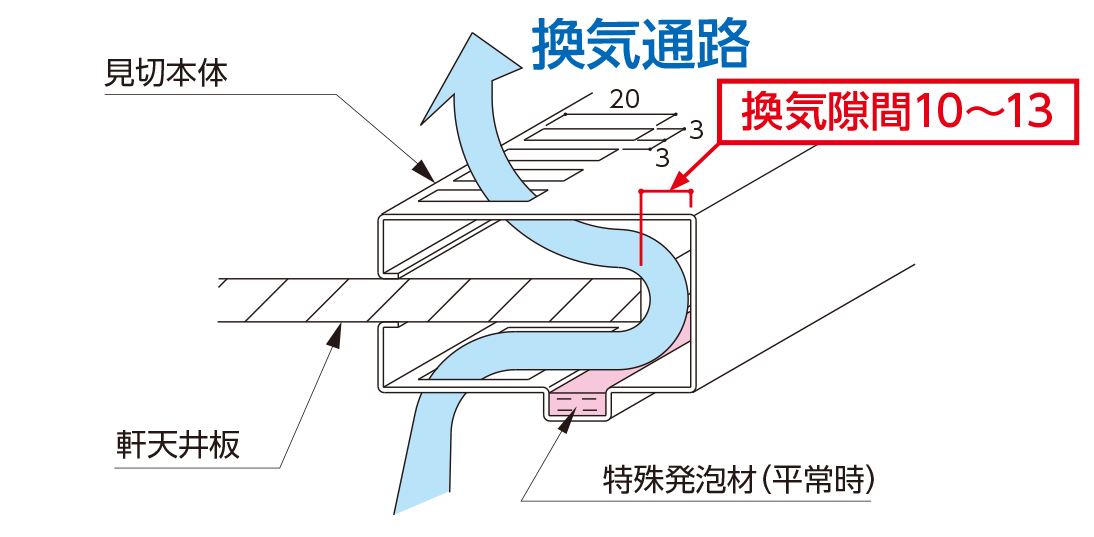

②防火通気見切り縁は、従来の部分的換気方式と異なり建物全周で理想的な換気ができます。

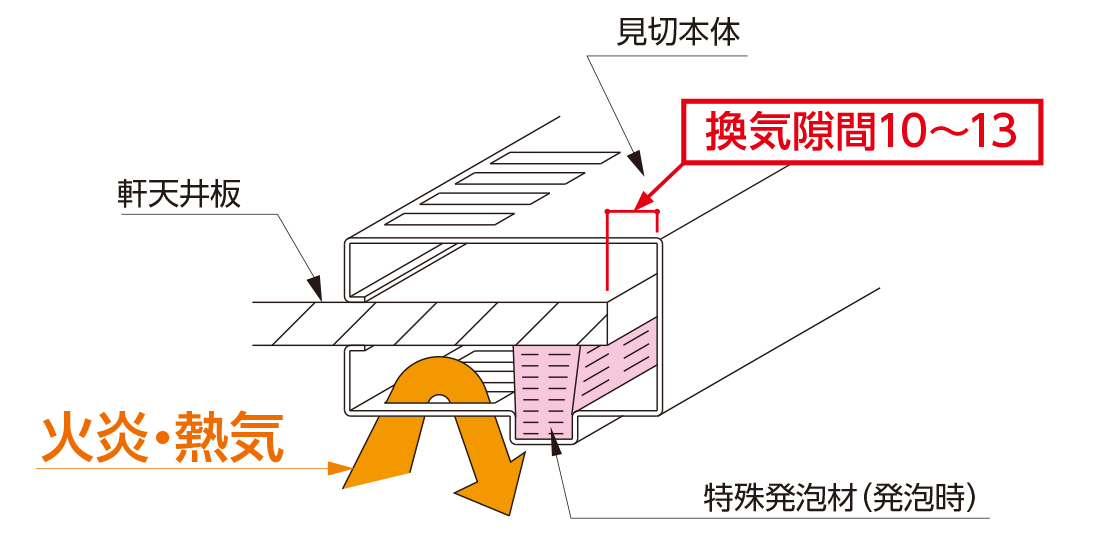

③火災発生時、特殊発泡材により換気通路が遮断され、確実に炎の侵入を防ぎます。
（ 特殊発泡材は約180℃で発泡を開始します）
④軒天井板は、防火通気見切り縁に差し込むだけで簡単に施工ができます。
見切りを兼用しますので、美観仕上がりです。

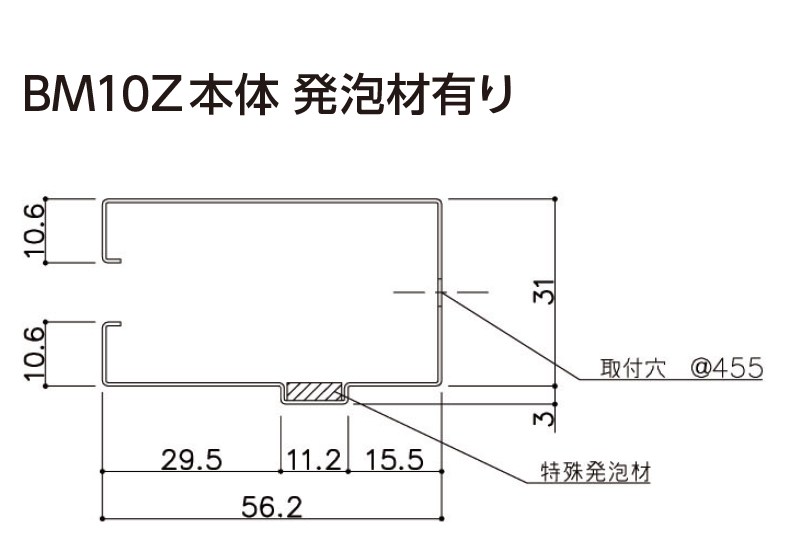

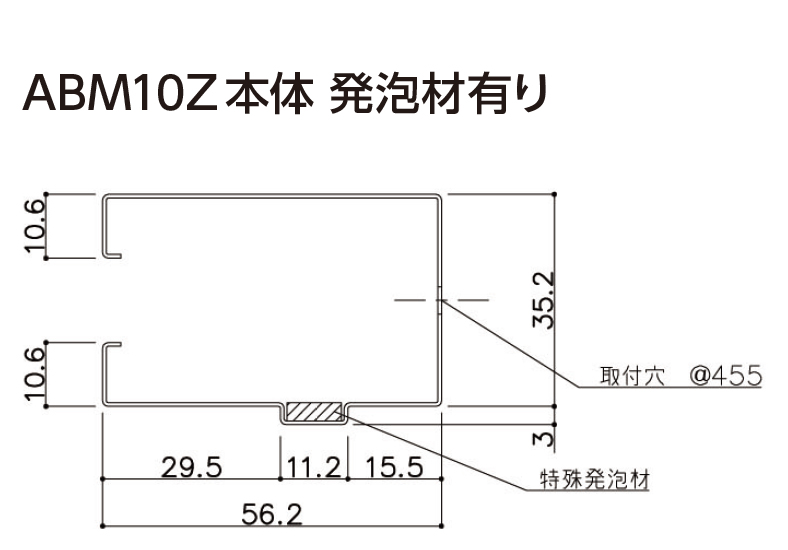

寸法図

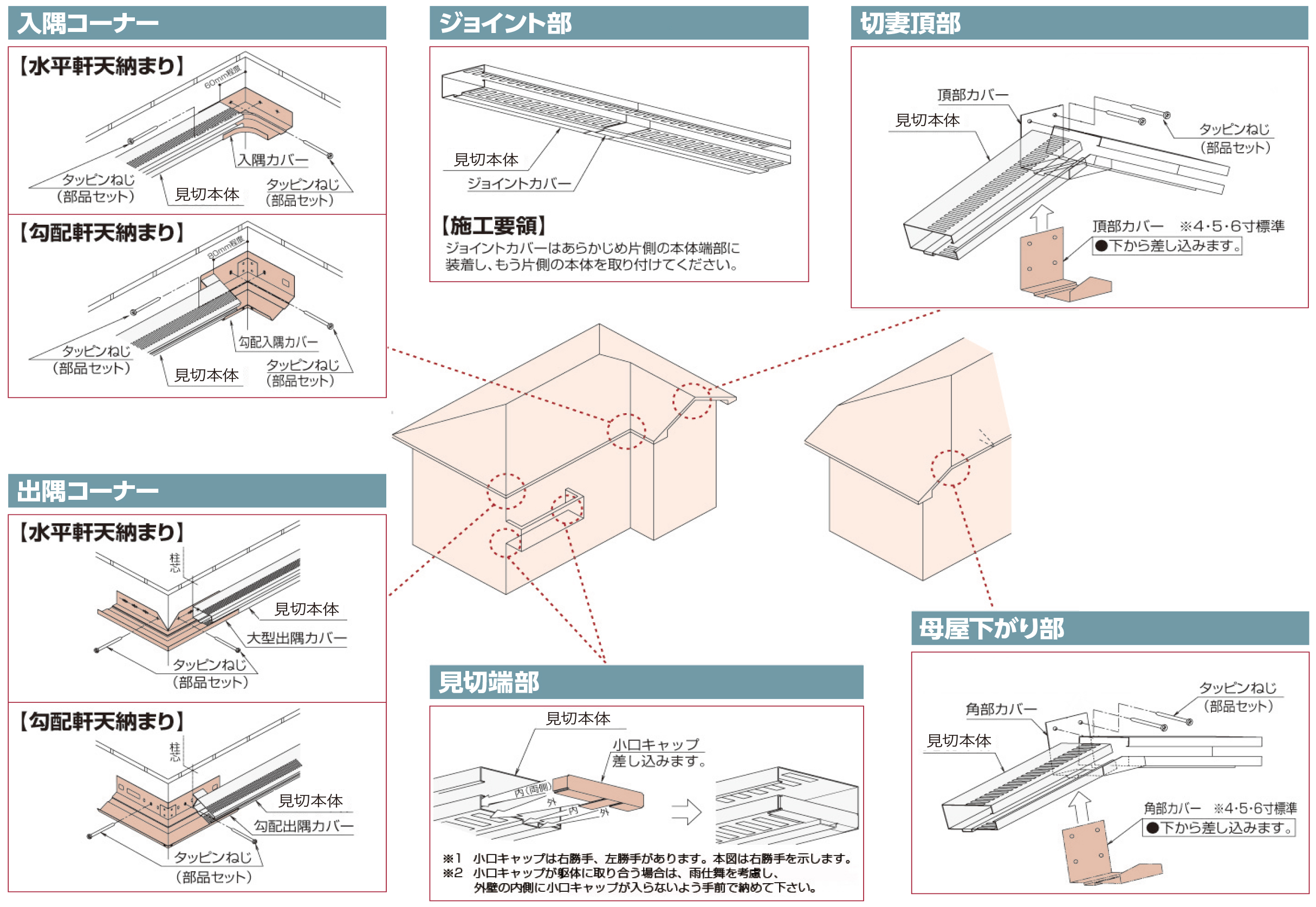

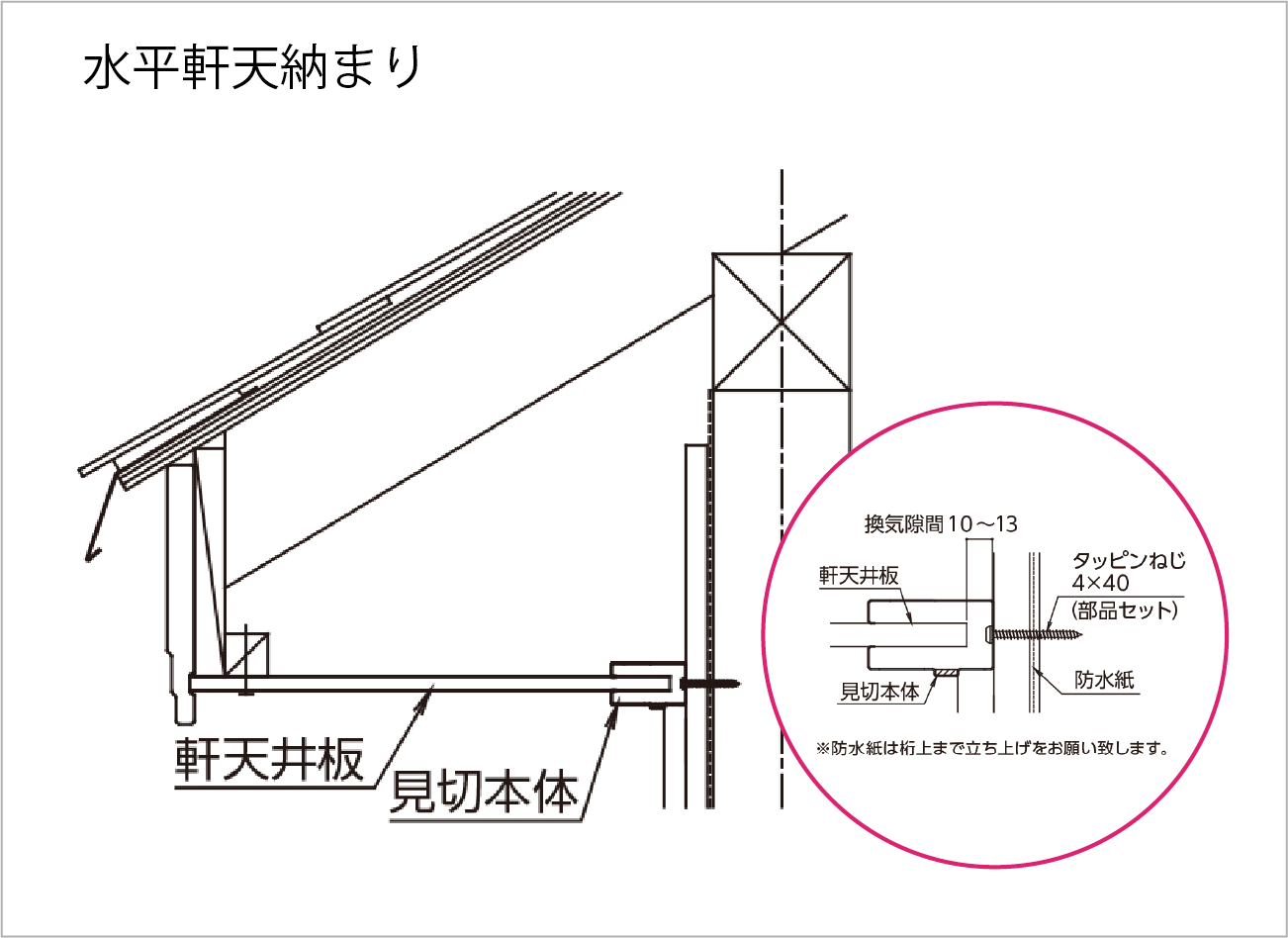

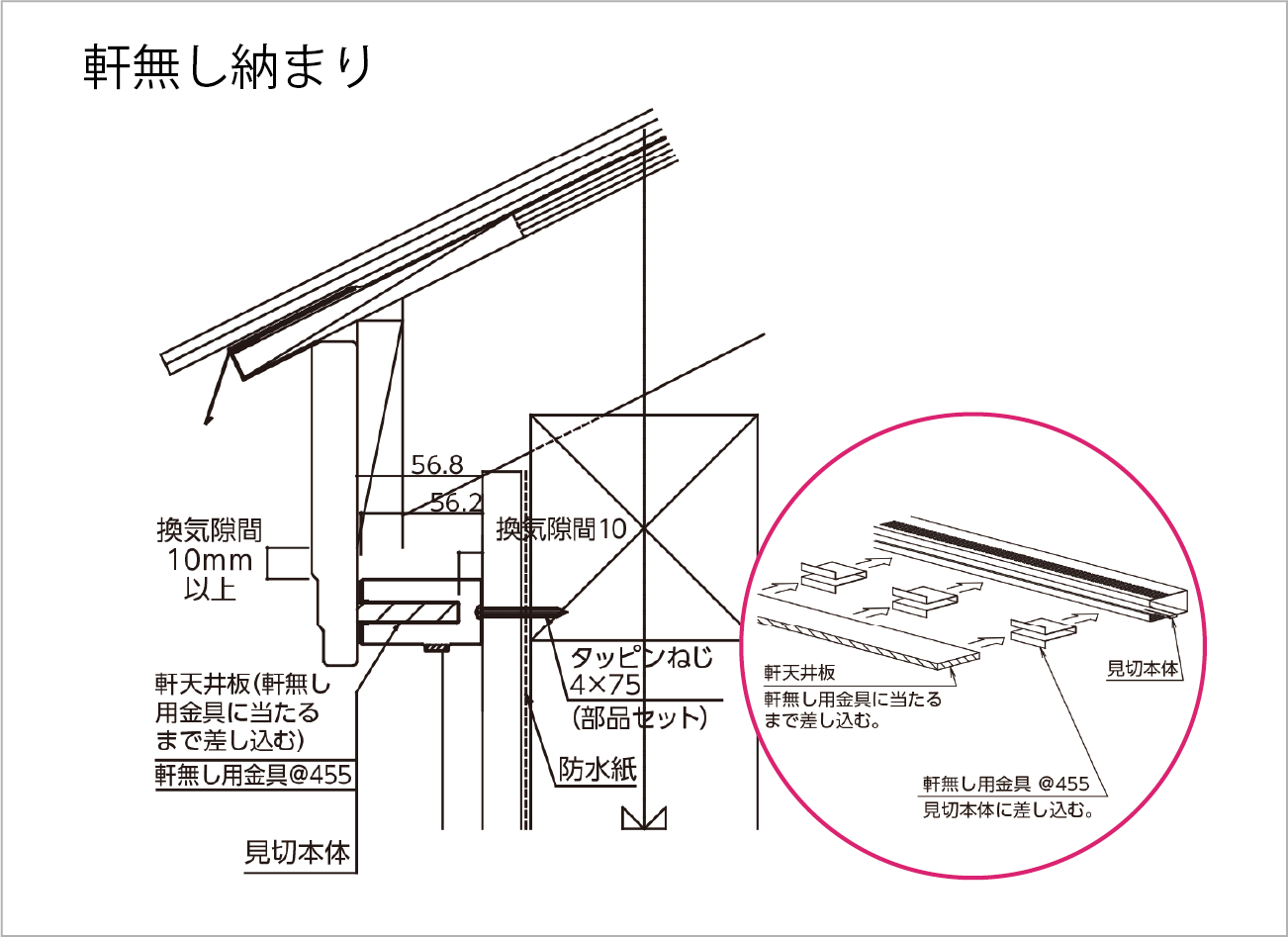

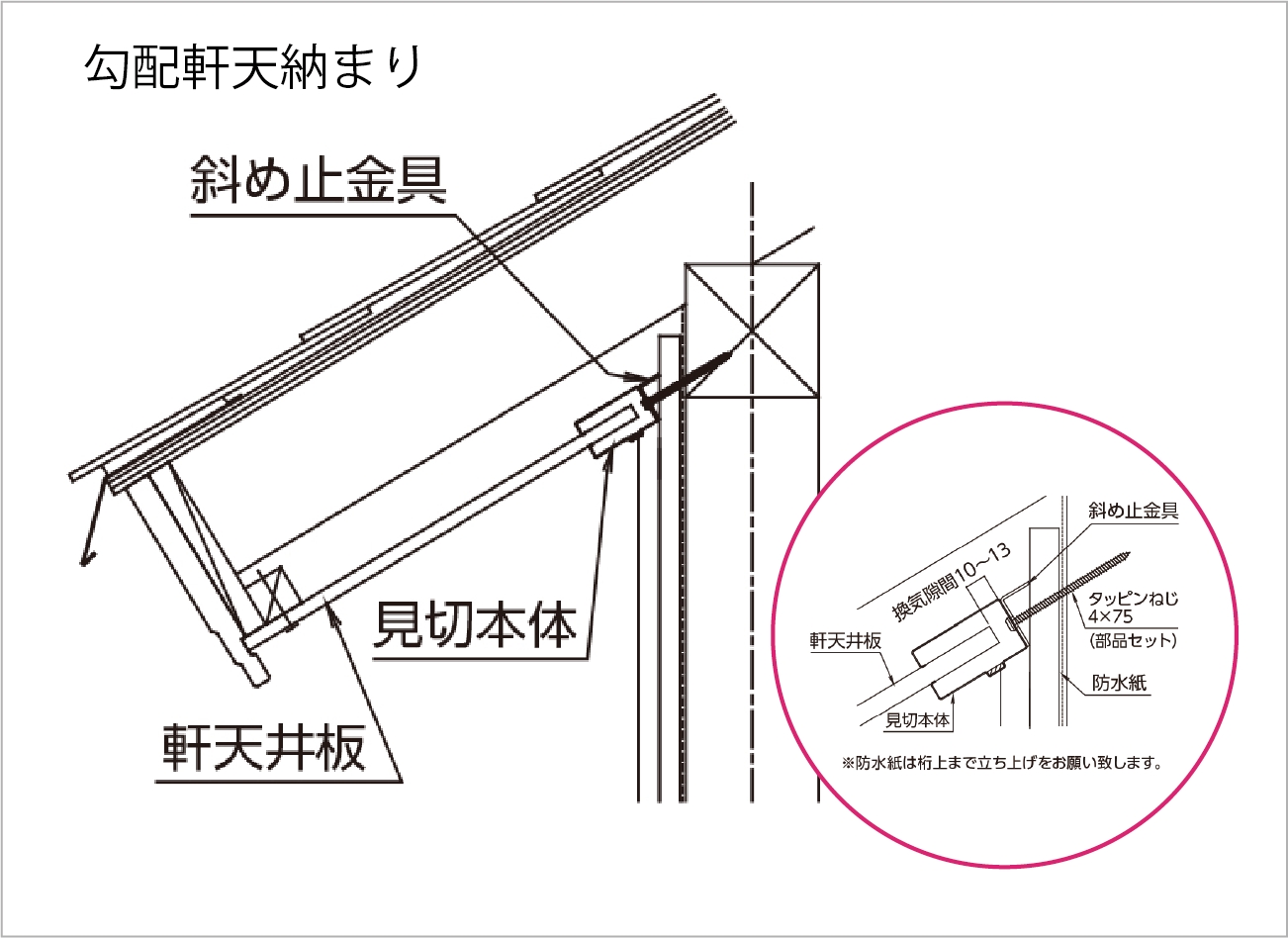

取付参考図
注意事項
●準耐火認定の適用には軒天材に限りがあります。軒天材の種類は認定書の材料構成に準じてください。
●片流れ屋根の頂部には取り付け禁止です。
●当商品は、塩害地等の使用環境により錆が発生する場合がございます。
設置環境については別途お問合せの上、十分にご考慮いただきご使用ください。
●薄い金属製ですので、手など切らないよう十分ご注意下さい。
●梱包を必ず解いてから見切縁を取り出して下さい。引きずり出すと傷の原因となります。
●施工要領に準じた施工をお願いいたします。
●取付専用ビスをご使用ください。
※各種役物、部品セットは別売となります。
仕様
防火通気見切り縁ABM10Z
| 種類 | サイズ（mm） | カラー | 商品コード | 梱包 （1ケース） | 付属金物 | 製品開口面積(cm2/m) | 重量 （kg／ケース） |
|---|---|---|---|---|---|---|---|
本体 （準耐火用） | 35.2×56.2×1820 | ホワイト（WH） | DA9H0300 | 10本 | 換気隙間 スペーサー (4個/本体1本) | 100 | 14.8 |
| ブラック(BK) | DA9B0300 | ||||||
本体 （一般用）
| ホワイト（WH） | DA9H0400 | 100 | 14.3 | |||
| ブラック(BK) | DA9B0400 | ||||||
軒無し金具 | 34×46×50 | － | DA9NNK00 | 10個 | － | － | 0.3 |
防火通気見切り縁BM10Z
| 種類 | サイズ（mm） | カラー | 商品コード | 梱包 （1ケース） | 付属金物 | 製品開口面積(cm2/m) | 重量 （kg／ケース） |
|---|---|---|---|---|---|---|---|
本体 （準耐火用） | 31×56.2×1820 | ホワイト（WH） | DA8H0500 | 10本 | 換気隙間 スペーサー (4個/本体1本) | 100 | 14.3 |
| ブラック(BK) | DA8B0500 | ||||||
本体 （一般用） | ホワイト（WH） | DA8H0600 | 100 | 13.9 | |||
| ブラック(BK) | DA8B0600 | ||||||
軒無し金具 | 32×46×50 | － | DA8NNK00 | 10個 | － | － | 0.3 |
共有
| 種類 | サイズ（mm） | カラー | 商品コード | 梱包 （1ケース） | 重量 （kg／ケース） |
|---|---|---|---|---|---|
大型出隅カバー | 35.2×56.2×1820 | ホワイト（WH） | DA9H0500 | 10個 | 1.6 |
| ブラック(BK) | DA9B0500 | ||||
入隅カバー | 58.2×208.2×208.2 | ホワイト（WH） | DA9H0600 | 0.8 | |
| ブラック(BK) | DA9B0600 | ||||
小口キャップ(右用)
| 10×55 | ホワイト（WH） | DA9HR000 | 0.1 | |
| ブラック(BK) | DA9BR000 | ||||
小口キャップ(左用)
| ホワイト（WH） | DA9HL000 | |||
| ブラック(BK) | DA9BL000 | ||||
| 部品セット十字穴4×40 | － | － | DA8AD200 | タッピンねじ(4×40)50本 ビスホールド1個 取扱説明書1枚 | 0.2 |
| 部品セット四角穴4×40 | DA8AD300 | ||||
| 部品セット十字穴4×75 | DA8AD400 | ||||
| 部品セット四角穴4×75 | DA8AD500 |
| 材質 | 塗装溶融亜鉛-6%アルミニウム-マグネシウム合金めっき鋼板 板厚0.6mm |
|---|
※「防火通気見切り縁ABM10Z／BM10Z」は日本化学産業（株）の商品です。
