用途・特長
各仕口や継手の接合に使います。
①様々な用途に使用可能な構造用木ビスです。
②垂木接合に使用することで屋根倍率を確保できます。
③かすがい2本分の耐力を有し、ビス施工により作業効率がアップします。
（ほぞ打ち、斜め打ち、継手補強）
④Zマークひら金物SM-12相当の耐力を有しています。（垂直打ち）
⑤Zマークひねり金物ST-12の2倍以上の耐力を有し、首下のねじによる引寄せ効果で
より屋根が飛ばされにくい垂木接合が可能です。（垂木どめ）
⑥2×4工法用の垂木材にも対応可能です。（垂木どめ）
⑦付属ガイド治具を使うことで墨出し作業が省略できます。（ほぞ打ち、斜め打ち、継手補強）
⑧ ハウスプラス確認検査（株）による接合部性能試験済み商品です。
各種ダウンロード
取付参考図
CAD
●ラクビス・ダイバーⅡ-製品図 ●ラクビス・ダイバーⅡ屋根構面_参考標準図Ver1.0
性能試験
その他
●HP23-KT074（ほぞ打ち） 表紙＋全文 ●HP23-KT075（斜め打ち） 表紙＋全文 ●HP23-KT073（垂直打ち） 表紙＋全文 ●HP23-KT077（継手補強） 表紙＋全文 ●HP23-KT076（垂木どめ） 表紙＋全文 ●HP評価(木)-25-003（屋根構面） 評価書・設計技術マニュアル・参考標準図
寸法図

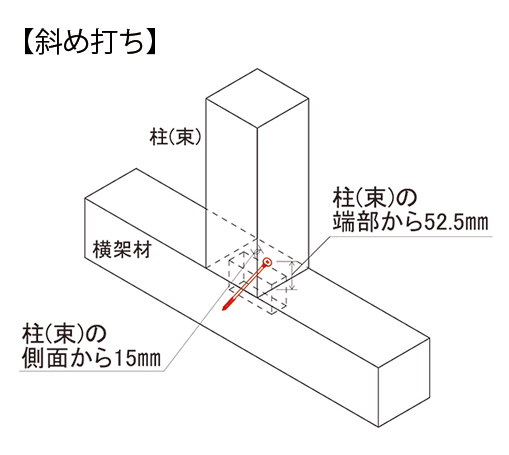

取付参考図
◆屋根倍率の算定が可能です [ハウスプラス住宅保証（株） HP評価（木）-25-003]
垂木接合に使用することで屋根倍率を確保できます
| 垂木間隔 | 屋根倍率 |
| 455mm以下 | 1.1倍×cosΘ |
| 303mm以下 | 1.4倍×cosΘ |
※「母屋：90角」「垂木：いも継ぎ/そぎ継ぎ」「面材：全層スギ合板」「割付：いも貼り/千鳥貼り」に対応可能です
◆サイズの選定について

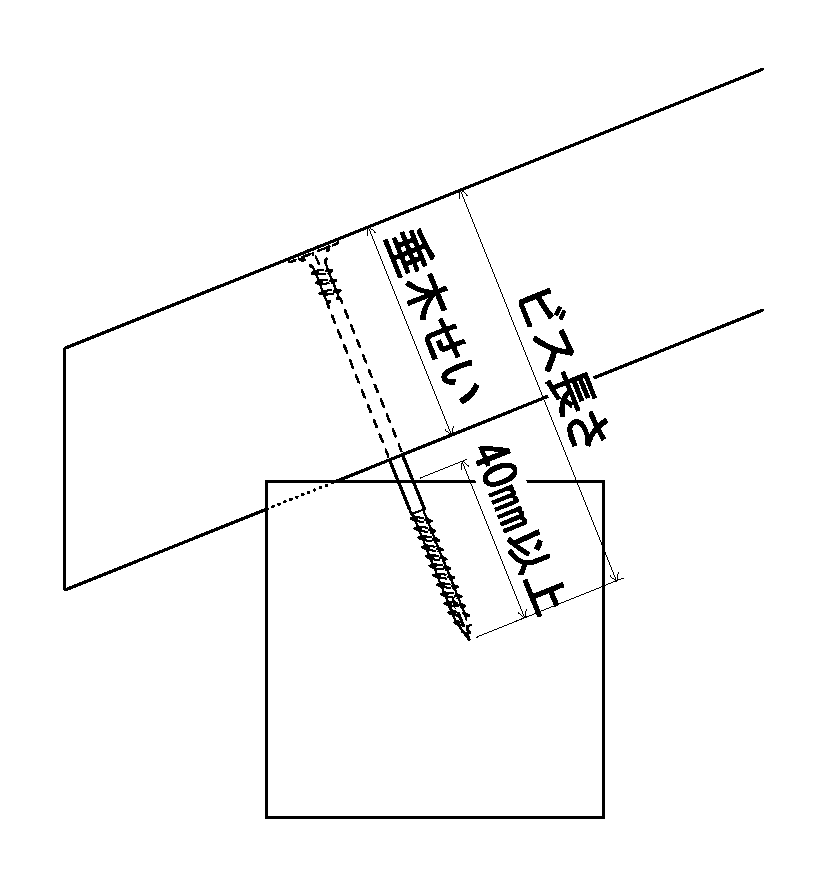

 | サイズを選定する際、垂木せい、垂木欠き寸法、垂木の勾配、軒の出寸法を十分に確認し、軒桁にビスの先端が40mm以上確実に入るようにしてください。 |
紹介動画
仕様
| 種類 | カラー | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|---|
| L=85 | グレー | AX620800 | 600本 （100本/小箱×6） | ガイド治具1個/小箱 | 6.4 |
| L=100 | ブルー | AX621000 | － | 6.8 | |
| L=115 | AX621100 | － | 8.0 | ||
| L=130 | AX621300 | － | 9.2 | ||
| L=145 | AX621400 | － | 9.8 | ||
| L=160 | レッド | AX621600 | ガイド治具1個/小箱 | 10.7 | |
| L=180 | ブルー | AX621800 | － | 11.7 | |
| L=195 | AX621900 | － | 12.3 |
| 材質 | JIS G 3507-2 SWCH22A相当 |
|---|---|
| 表面処理 | エコート®WH処理 「エコート®WH処理」は、NOFメタルコーティングス（株）の登録商標です。 |
